Snímače pro výtah budoucnosti:
KCI 419 Dplus a LINA 200

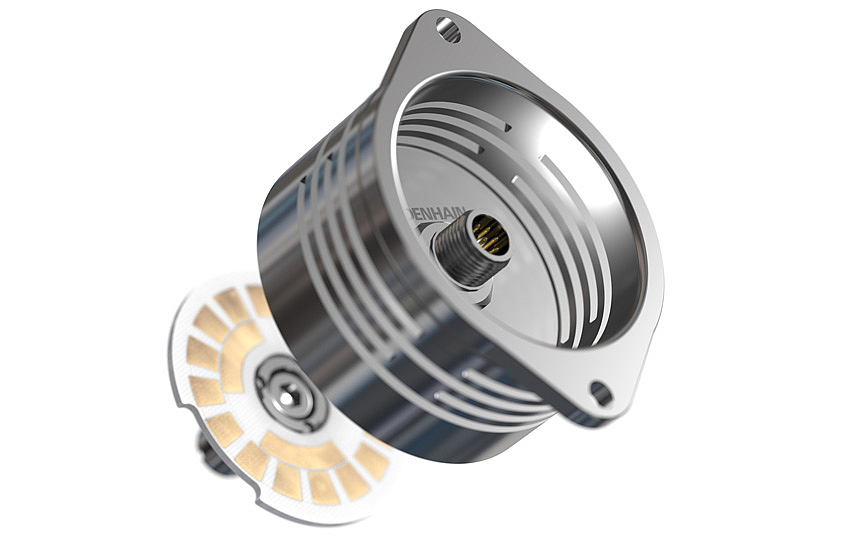

Indukční výtahový rotační snímač KCI 419 Dplus poskytuje nejen údaje o poloze pro řízení pohonu lanových výtahů. Navíc dokáže určit i bez dalších mikrospínačů zdvih brzdy  a zjistit teplotu brzdy. Proto  se hodí KCI 419Dplus  pro sledování brzd. Diagnostická data poskytuje přes rozhraní EnDat pro následnou elektroniku, která pak může zjistit z toho vyplývající stav brzdy – uvolněná nebo sevřená – a její opotřebení.

Nový KCI 419 Dplus  nabízí větší dostupnost a bezpečnost, stejně jako výrazně snížené nároky na montáž, kabeláž, seřizování a údržbu. V jednom přístroji je integrováno:

• Regulování motorů
• Monitorování sevření brzdy
• Indikace opotřebení
• Monitorování teploty
• Autodiagnostika online
• Digitální přenos dat

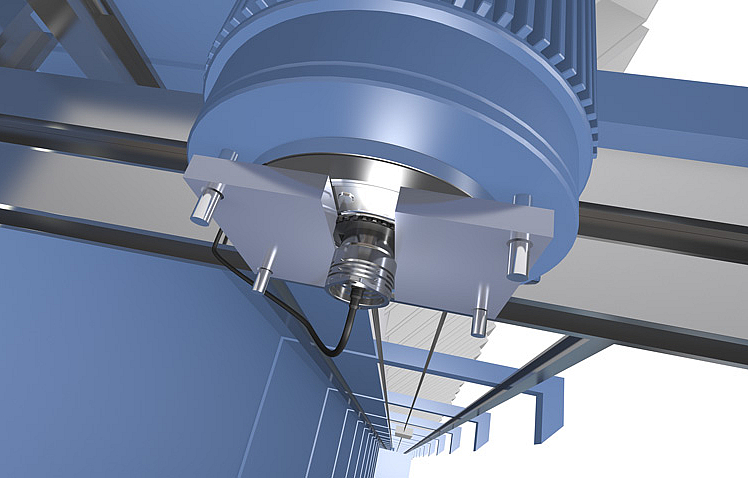

Díky své těsné blízkosti k motoru a brzdám poskytuje KCI 419 Dplus také relevantní data pro sledování teploty – opět bez dalších senzorů. Tato data také umožňují vyvozovat závěry o funkčních poruchách.

Zapojení celého systému je mnohem jednodušší, protože všechny parametry jsou přenášeny jedním kabelem s čistě sériovým rozhraním  EnDat 2.2 . Dalšími výhodami jsou lepší možnosti pro Remote Monitoring a Predictive Maintenance.

Kromě těchto zcela nových možností nabízí KCI 419 Dplus všechny přednosti klasických rotačních snímačů HEIDENHAIN. Indukční snímání je odolné vůči nečistotám a vibracím a je známé vysokou provozní spolehlivostí.

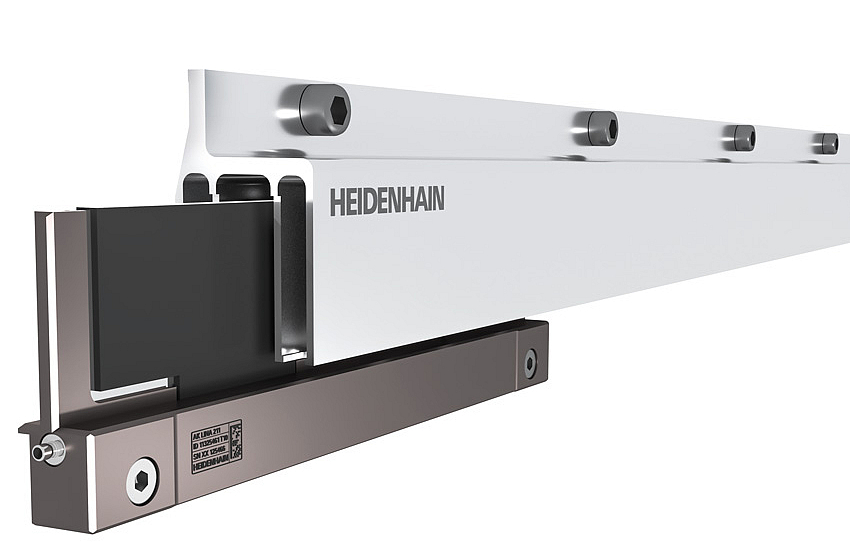

Kabina výtahu, která nevisí na laně a může se pohybovat vertikálně i horizontálně – pro tuto vizi dodává HEIDENHAIN měřicí techniku: indukční systém absolutního měření délek LINA 200. Skládá se ze dvou stop s různými periodami signálu, ze kterých se počítá absolutní hodnota polohy.

Zvláštností stupnice je, že obě stopy nejsou uspořádány v jedné rovině, ale jsou proti sobě. Design stupnice ve tvaru U, který je k tomu implementován, umožňuje nejen snímání stupnice z obou stran. Dvoustěnné provedení také chrání stupnici a snímání před mechanickými a elektromagnetickými vlivy. Tento typ konstrukce navíc dosahuje nízké hmotnosti při maximální tuhosti.

LINA 200 spolehlivě dodává vysoce přesné signály o pozici pro řízení pohonu bezlanového výtahu. K tomu nabízí dostatečné tolerance pro praktickou koncepci montáže ve výtahové šachtě a pro kompenzaci pohybů budovy. Při pomalé jízdě a při zrychlování a brzdění před zastavením zajišťuje vysoké rozlišení polohových hodnot 18 bitů s délkou měření cca 600 mm velmi příjemný, plynulý pohyb.

Signály ze snímacích hlav LINA 200 jsou tak stabilní a reprodukovatelné, že diagnostické hodnoty kvality signálu, definované v protokolu EnDat, umožňují vyvozovat závěry o mechanických tolerancích vodicích lišt. Délkové měřící zařízení LINA 200 neslouží pouze k řízení pohonu, ale poskytuje také data pro trvalou diagnostiku a sledování stavu mechaniky. Tímto způsobem lze detekovat odchylky chodu během jízdy.

 Rozhraní EnDat 2.2  přenáší velmi přesné hodnoty polohy čistě digitálně do následující elektroniky. V této aplikaci však EnDat 2.2 nabízí další důležitou a bezpečnostně relevantní výhodu: V blízkosti lineárních motorů se obvykle vyskytují silná elektromagnetická rušivá pole. Rozhraní EnDat 2.2 má vysokou úroveň elektromagnetické kompatibility a na rozdíl od konvenčního přenosu dat analogovými signály zajišťuje spolehlivý přenos dat i v tomto prostředí.

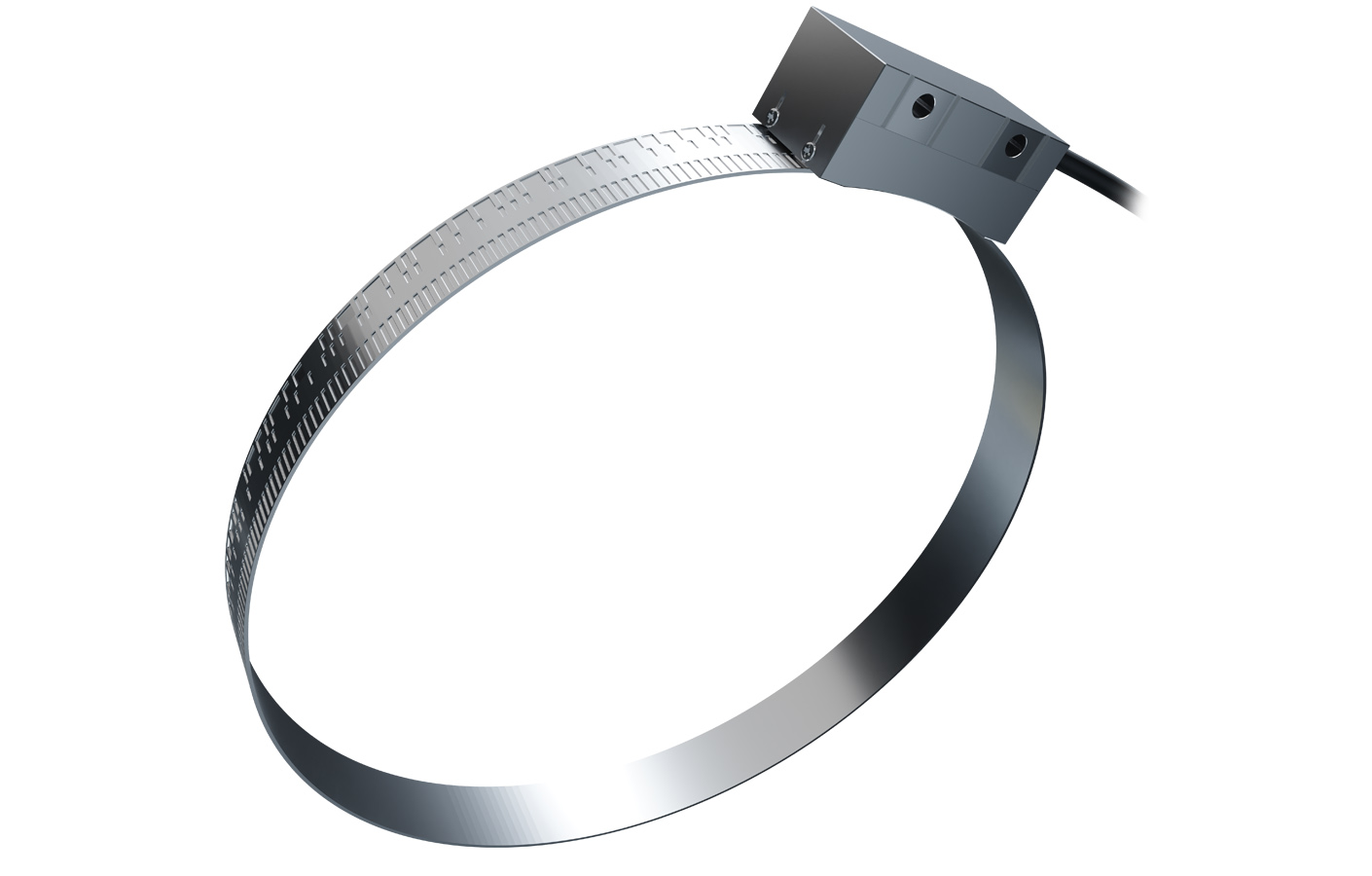

Změna ze svislého do vodorovného pohybu  u bezlanového výtahu budoucnosti probíhá na otočných kloubech ve výtahové šachtě, které jsou poháněny výkonnými momentovými motory. Údaje o poloze, potřebné pro řízení momentového motoru, poskytují modulární úhlové snímače, jako je AMO WMK. Případně lze pro tento účel také použít otevřená měřící zařízení délky , řady HEIDENHAIN LIC.
