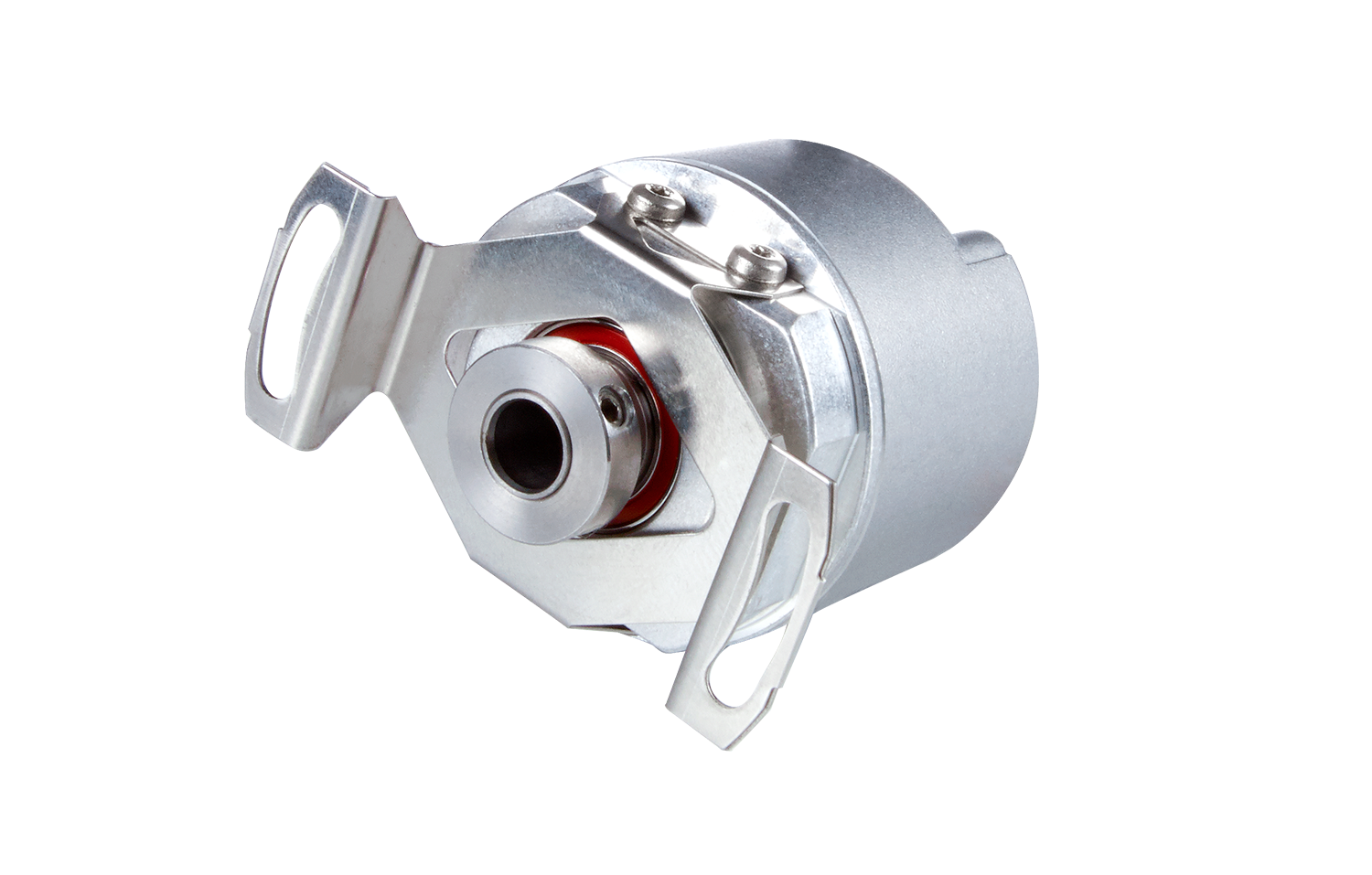

Modelová řada ECN 1000 a EQN 1000

Absolutní rotační snímač s integrovaným ložiskem

Velká axiální tolerance až ±0,5 mm
Slepá dutá hřídel Ø 6 mm
Přesnost polohování až ±60"
8 388 608 pozic/ot
Funkce Multiturn až do 4 096 otáček
Max. pracovní teplota 100 °C
Rozhraní: EnDat a DRIVE-CLiQ
Průměr zařízení ≈ 35 mm

Přímá propojení hřídelů

Dutý hřídel umožňuje přímé spojení snímače a zákaznického hřídele. Přídavná spojka rotoru není nutná. Díky vysoké tuhosti lze v regulaci dosáhnout větších šířek pásma. Zároveň se výrazně snižují nepřesnosti a montážní náklady.

Přesné polohování

Rotační snímače s ložiskem se statorovou spojkou zaručují trvale vysokou přesnost. Díky optimálně sladěným komponentům je dosaženo přesnosti systému až ±60 úhlových sekund.

Pružné připojení

Spojka statoru kompenzuje vůli mezi motorem a rotačním snímačem a účinně vyrovnává nepřesnosti. Spolehlivě je kompenzováno i naklápění a axiální vůle až ±0,5 mm. Statorová spojka navíc umožňuje velmi jednoduchou montáž na čelo motoru.

Kompaktní provedení

S vnějším průměrem pouhých 35 mm nabízejí rotační snímače této řady vysokou spolehlivost a robustní design na nejmenším prostoru. Díky malým rozměrům jsou tyto rotační snímače vhodné i do velmi stísněných instalačních podmínek.
