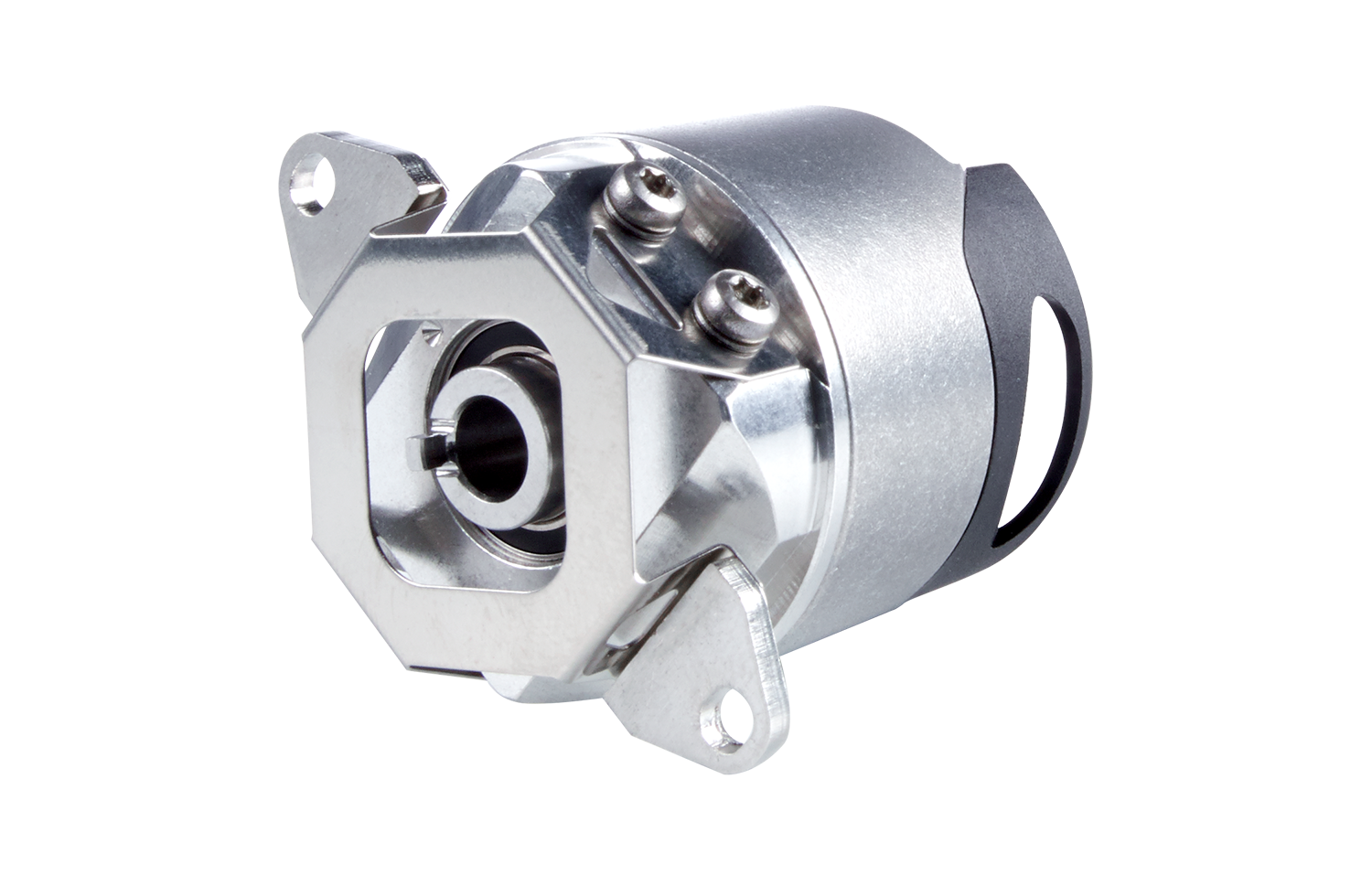

Modelová řada ECN 1100 a EQN 1100

Absolutní rotační snímač s integrovaným ložiskem

Statorová spojka pro rovnou plochu
Axiální tolerance až ±0,5 mm
Na jedné straně otevřená dutá hřídel
Přesnost polohování až ±60"
8 388 608 pozic/ot
Funkce Multiturn až do 4 096 otáček
Max. pracovní teplota 115 °C
Rozhraní: EnDat a DRIVE-CLiQ
Průměr přístroje ≈ 35 mm

Přímá propojení hřídelů

Dutý hřídel umožňuje přímé spojení snímače a zákaznického hřídele. Přídavná spojka rotoru není nutná. Díky vysoké tuhosti lze v regulaci dosáhnout větších šířek pásma. Zároveň se výrazně snižují nepřesnosti a montážní náklady.

Funkční bezpečnost

Rotační snímače této řady jsou k dispozici také s Funkční bezpečností a bezpečným mechanickým připojením. Systémově integrované řešení pro aplikace až do SIL 2 umožňuje minimalizaci poruch a bezpečný provoz strojů a systémů.

Pružné připojení

Spojka statoru kompenzuje vůli mezi motorem a rotačním snímačem a účinně vyrovnává nepřesnosti. Spolehlivě je kompenzováno i naklápění a axiální vůle. Statorová spojka navíc umožňuje velmi jednoduchou montáž na čelo.

Kompaktní provedení

Rotační snímače modelové řady ECN/EQN 1100 nabízejí vysokou spolehlivost a robustní design na nejmenším prostoru. Díky malým rozměrům jsou rotační snímače této řady vhodné i do velmi stísněných montážních podmínek.
