Řídicí systém konturování TNC7 select

Výkonné 5osé souběžné obrábění v kompaktní konstrukci

Až pět interpolačních os a osm digitálních regulačních smyček
Funkce určené pro pětiosé obrábění
Optimalizováno pro výrobní procesy založené na CAM
Intuitivní uživatelské rozhraní systému TNC7 s 16palcovým ovládacím panelem
Vysoce kvalitní dráha a skvělé povrchové úpravy
Softwarové opce pro vyšší přesnost a více strategií obrábění
Bezproblémová integrace do digitálních výrobních prostředí

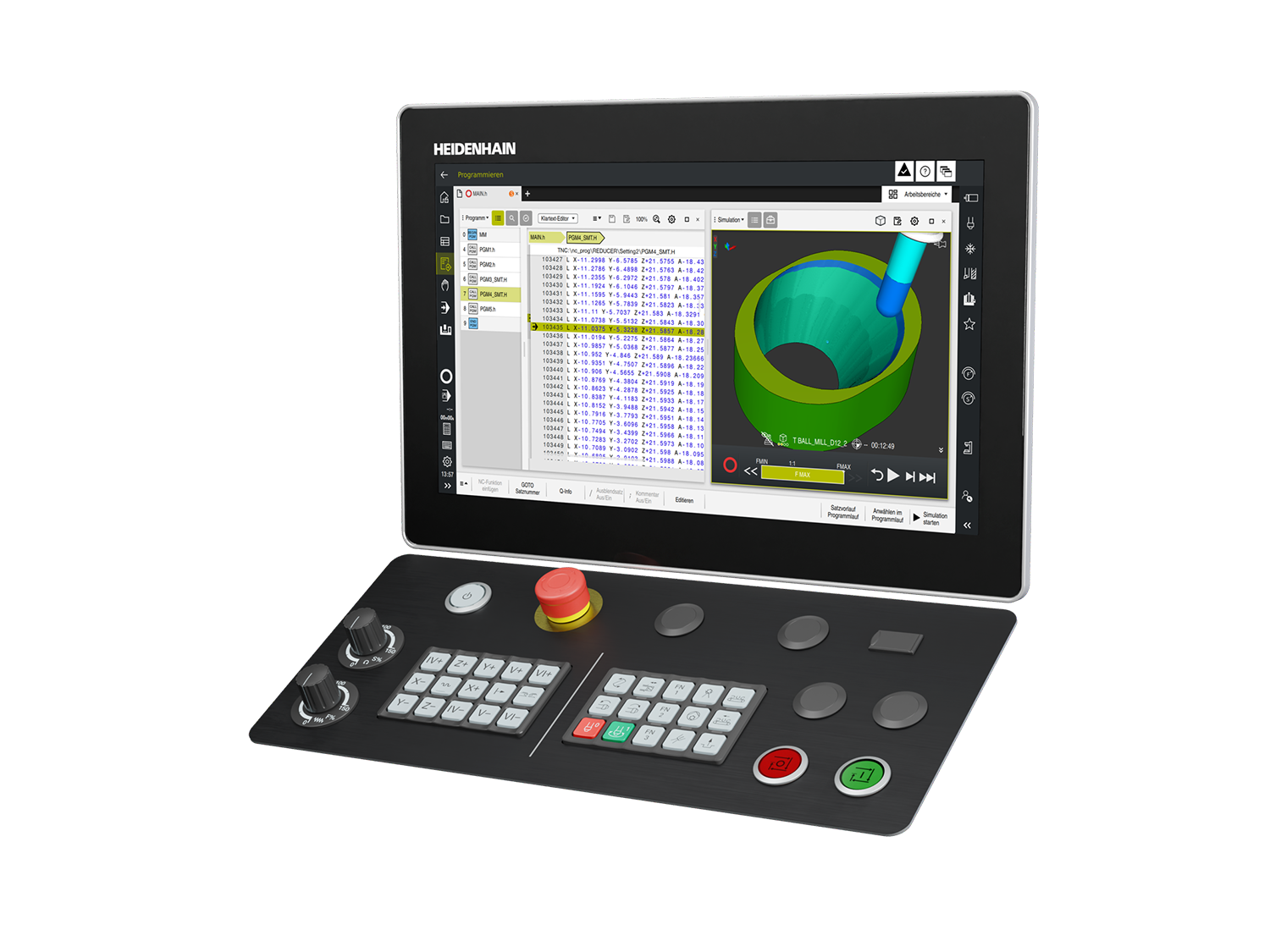

[Translate to Czech:] Die Bahnsteuerung TNC7 select ist optimiert für CAM-basierte Fertigungsprozesse

Kde se přesnost potkává s rychlostí

Systém TNC7 select disponuje vysokou rozměrovou přesností, optimální kvalitou povrchu a stabilními výrobními procesy a nabízí strategie obrábění a softwarové opce potřebné pro vysoce výkonné pětiosé obrábění: podpora nosné konstrukce, mnoho funkcí konektivity a KinematicsOpt pro zpřesnění kinematického modelu.

Pokročilé 5osé obrábění

Systém TNC7 select nabízí vysoce dynamický výkon, extrémní přesnost a nejmodernější uživatelskou instruktáž pro stroje určené převážně k přesnému 5osému souběžnému obrábění s vysokou produktivitou. Výrobci strojů těží z optimálně škálovatelné platformy řady řídicích systémů CNC TNC7.

Kompaktní provozní rozvržení

Systém TNC7 select umožňuje díky 16palcovému ovládacímu panelu kompaktní konstrukce strojů a ergonomické, prostorově úsporné pracovní stanice. Obsluha stroje má k dispozici nejmodernější uživatelské rozhraní TNC7 s rychlou odezvou a intuitivním rozvržením, které zjednodušuje každodenní provoz a zkracuje křivku učení.

Optimalizováno pro CAD/CAM

Systém TNC7 select je speciálně navržen pro výrobní ekosystémy, které při tvorbě přesných a spolehlivých NC programů pro složité součásti spoléhají na CAD/CAM software. V důsledku toho se obsluha může více zaměřit na jiné důležité úlohy, například nastavení stroje, definování předvoleb a monitorování procesu obrábění.

Najít nejbližšího zástupce

Downloads

Brožura TNC7 pro OEM

Brožura: Opce a příslušenství

Uživatelská dokumentace

Výkon 5 os v kompaktní konstrukci

Optimalizace kinematického modelu

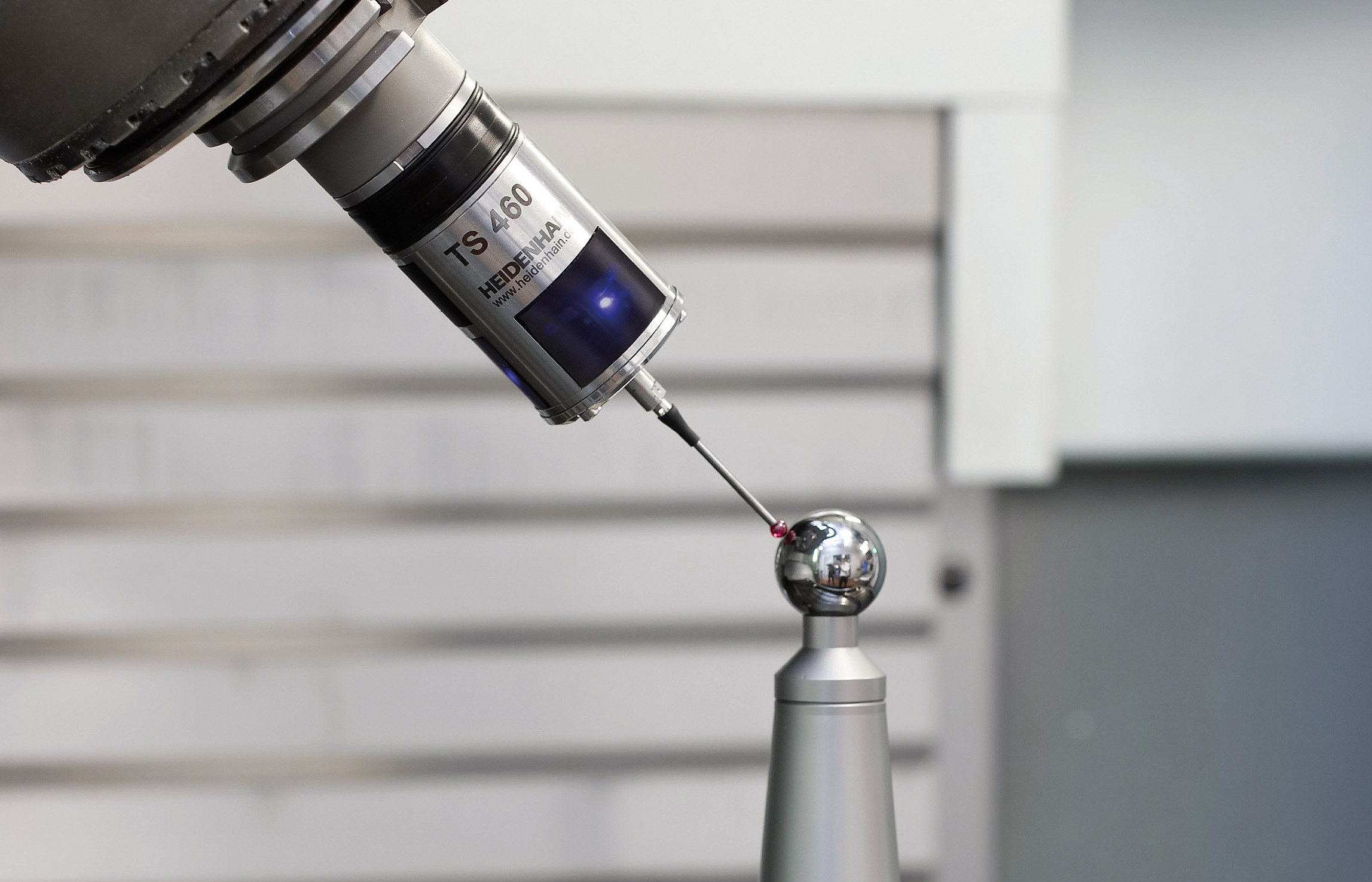

Společně s KinematicsOpt dokáže řídicí systém opravit polohové chyby u rotačních os, a tím zvýšit přesnost během operací naklápění a souběžného obrábění. Opakovaná měření a opravy dokonce dokáží vyvážit odchylky závislé na teplotě. Rotační osy jsou měřeny pomocí kalibrační koule, která je připevněna k obráběcímu stolu a sondována pomocí dotykové sondy HEIDENHAIN. Uživatelé předem definují požadovaný vzor měřicích bodů a měřicí rozsah pro každou rotační osu.

Další informace o KinematicsOpt

Funkce konektivity

Softwarové opce OPC UA NC Server a HEIDENHAIN DNC umožňují bezproblémové připojení k systémům vyšší úrovně, digitálním výrobním prostředím a nejmodernějším dílnám. Díky široce rozšířené, mezinárodně standardizované komunikační technologii OPC UA NC je integrace strojů do vaší výrobní IT infrastruktury rychlé a snadné.

Server OPC UA NC HEIDENHAIN DNC

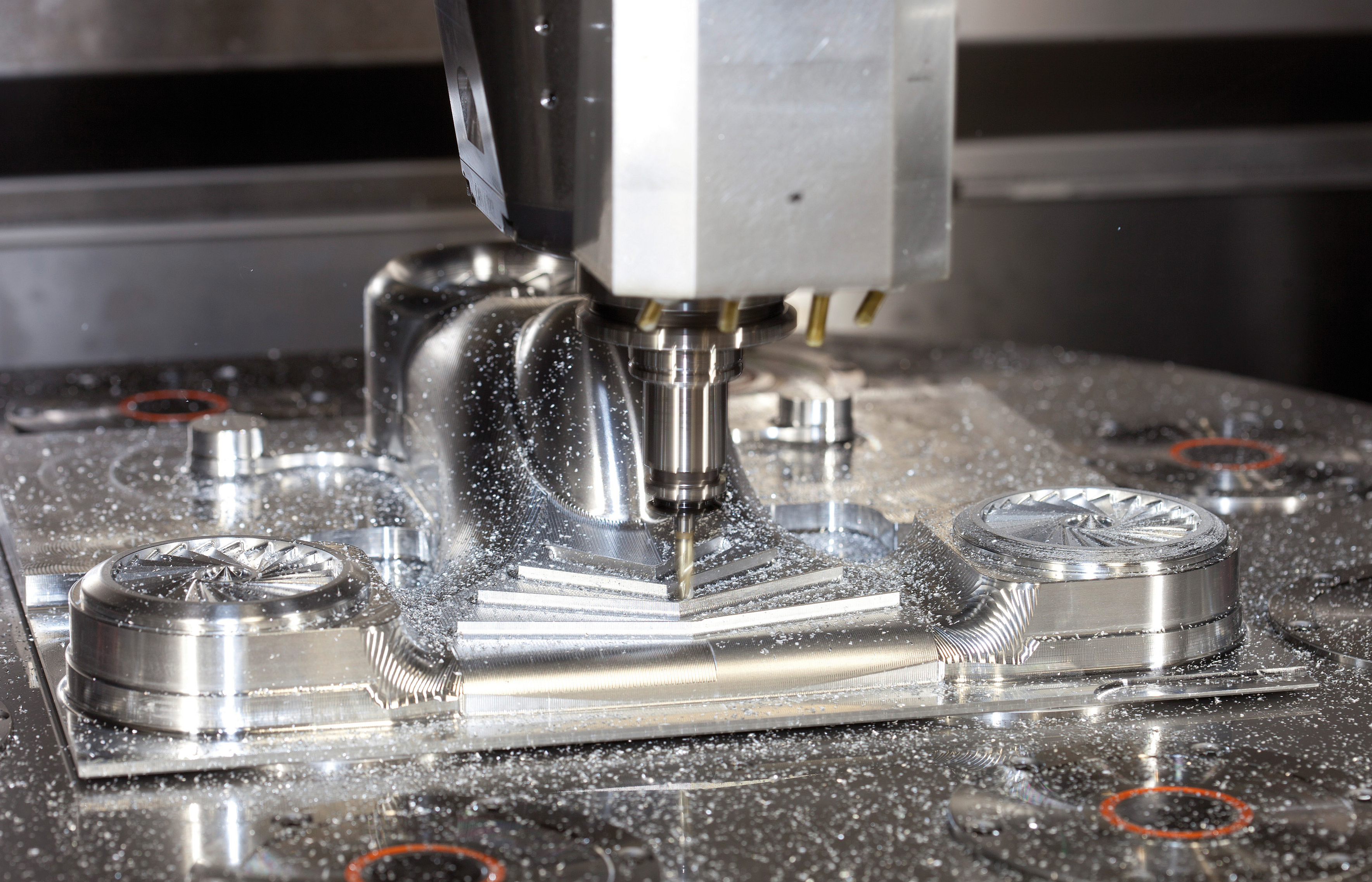

Dynamic Precision

Software Dynamic Precision umožňuje dosáhnout vysoké přesnosti i přes rychlé pohyby osy. Tato technologická sada snižuje počet dynamických chyb v obráběcím nástroji a zajišťuje vyšší přesnost na TCP, což zajistí dokonalá dokončování s vysokou kapacitou. Obsahuje softwarové opce, které vylepšují rozměrovou přesnost, kvalitu povrchu a dynamický výkon:

Cross Talk Compensation (kompenzace polohových odchylek způsobených spřažením os): Opravuje polohové chyby
Machine Vibration Control (MVC): Tlumí vibrace stroje
Position Adaptive Control (PAC): Přizpůsobí parametry řídicího systému podle polohy
Load Adaptive Control (LAC): Přizpůsobí parametry řídicího systému podle zatížení
Motion Adaptive Control (MAC): Přizpůsobí parametry řídicího systému podle pohybu

Weitere Informationen

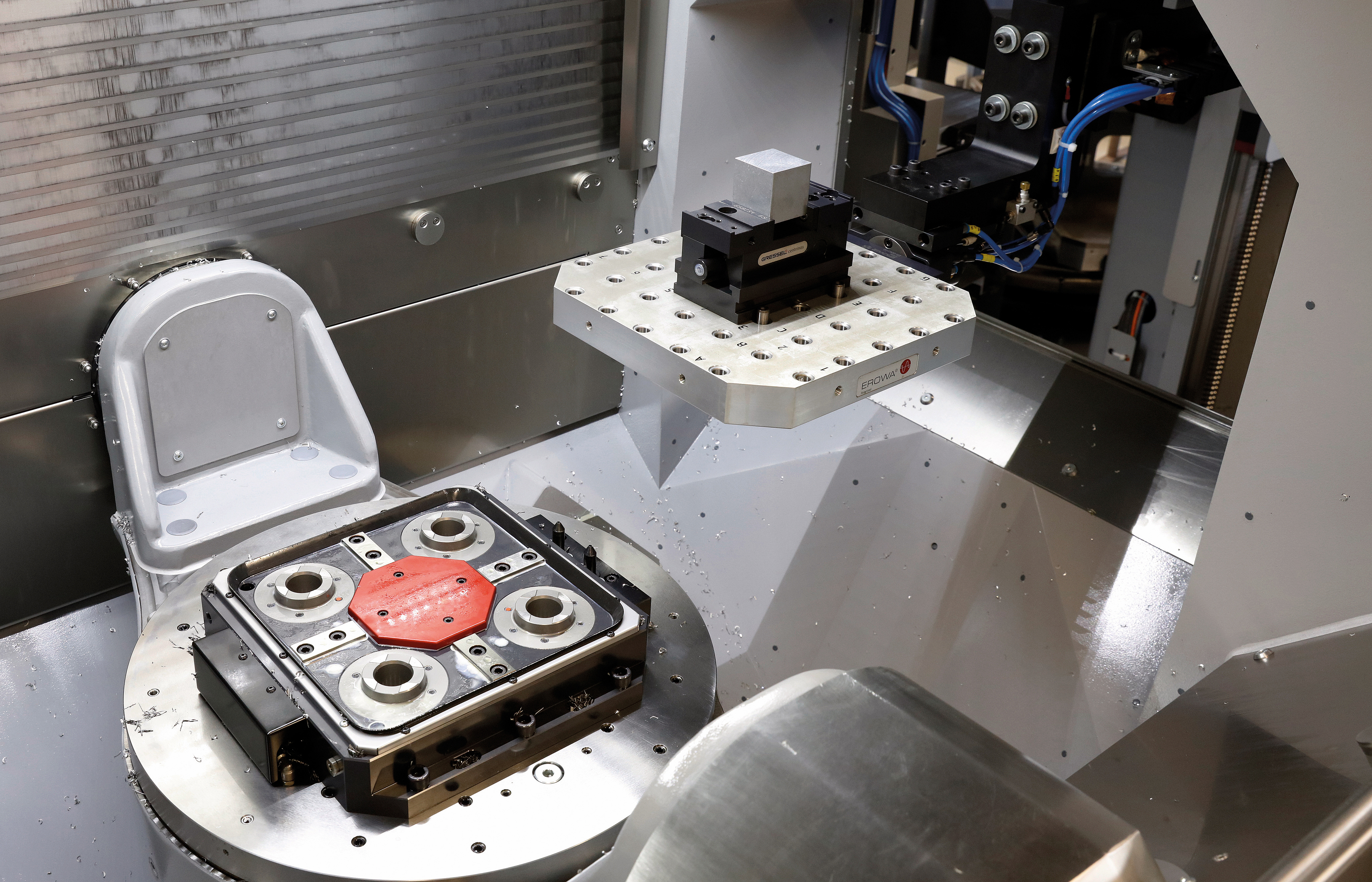

Batch Process Manager

Software Batch Process Manager usnadňuje plánování a provádění více výrobních úloh. Uživatelé také mohou automatizovat opakující se pracovní postupy pro sériovou výrobu a obrábění bez obsluhy. Batch Process Manager v kombinaci se samostatně dostupnými opcemi Pallet Management a Extended Tool Management nabízí další užitečné informace, například:

Doba trvání obráběcí operace
Dostupnost požadovaných nástrojů
Nadcházející ruční zásahy
Výsledky ověření pro přiřazené NC programy

Batch Process Manager
