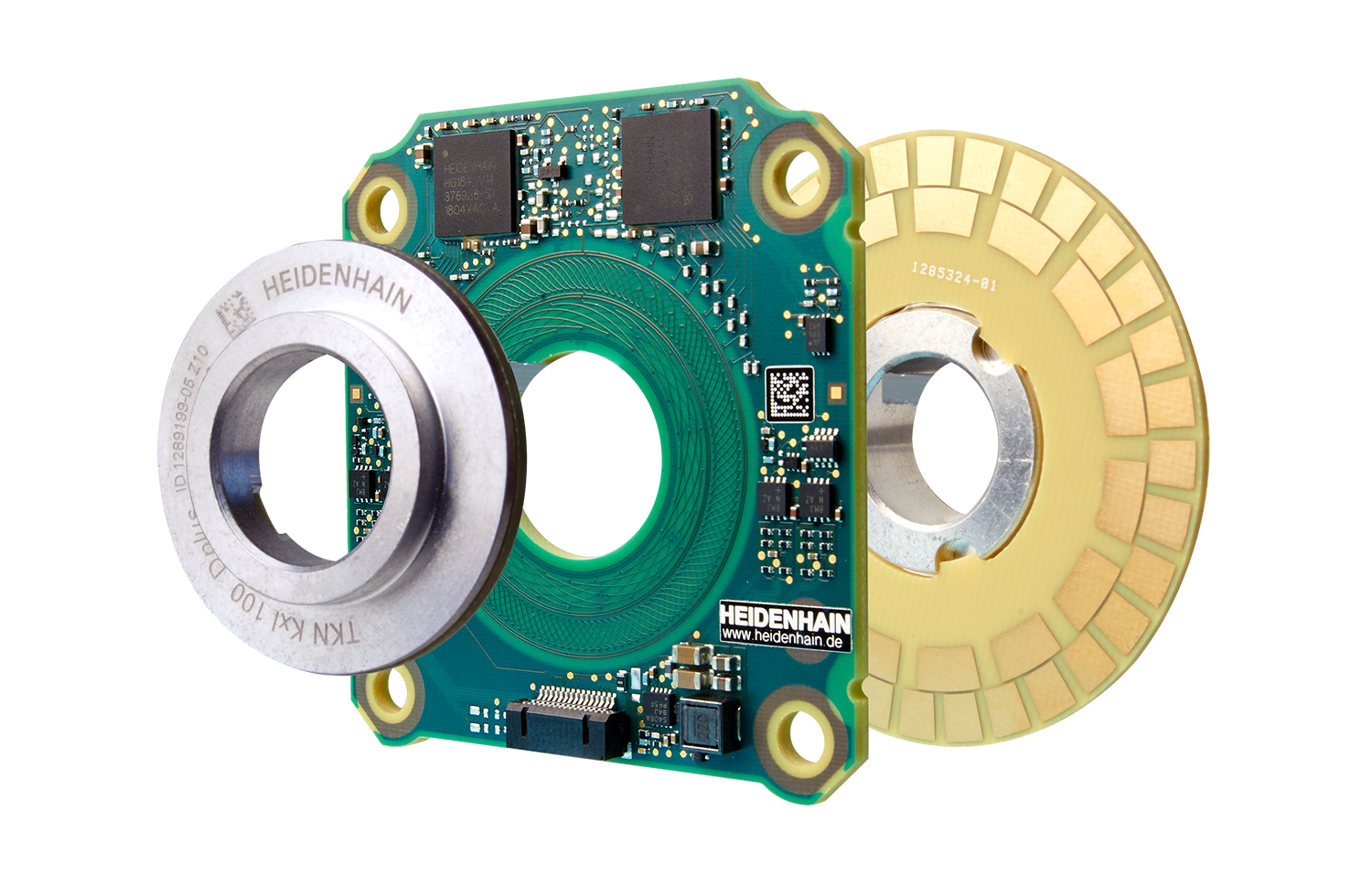

Absolutní rotační snímač bez ložiska KCI 120 D plus HEIDENHAIN

Absolutní rotační snímač bez ložiska

Trois tailles différentes (AE01, AE04, AE07)
Fonction supplémentaire : deuxième mesure de position
Arbre creux traversant de Ø 16 mm à Ø 34 mm
Balayage inductif robuste
Précision de positionnement : jusqu'à ± 40"
1 048 576 positions/tour
Fonction multitour : jusqu'à 65 536 tours
Rozhraní: EnDat
Průměr přístroje ≈ 81 mm / 65 mm

Robustní konstrukce

Díky robustnímu indukčnímu snímání jsou rotační snímače KCI 120 Dplus zvláště necitlivé na nečistoty a magnetická pole. Tuhá konstrukce rotačního snímače také umožňuje vysoké vibrační zatížení až 400 m/s² na statoru a 600 m/s² na rotoru.

Dvourozměrné hodnoty polohy

Otočné snímače řady KCI 120 Dplus umožňují široké tolerance připojení až ±0,3 mm u snímače A a ±0,5 mm u snímače B. Kruhová měřidla jsou vlisována nebo našroubována na motorovou hřídel a výstupní hřídel, což umožňuje rychlou a snadnou instalaci.

Funkční bezpečnost

Rotační snímače této řady jsou k dispozici také s Funkční bezpečností a bezpečným mechanickým připojením. Systémově integrované řešení pro aplikace až do SIL 3 umožňuje minimalizaci poruch a bezpečný provoz strojů a systémů.

Kompaktní provedení

KCI 120 Dplus kombinuje dva rotační snímače v jednom zařízení a nabízí vysokou spolehlivost a robustní provedení na nejmenším prostoru. Díky nízké celkové výšce pouhých 20 mm jsou rotační snímače této modelové řady vhodné i do stísněných montážních podmínek.

Kontaktní osoba – Prodej

Oddělení prodeje

+420 272 658 131

prodej@heidenhain.cz

Najděte místní kontakt

Downloads

Prospekt – Kabely a konektory

Prospekt – Měřicí přístroje pro elektrické pohony

Duální snímač KCI 120 Dplus – zpětná vazba motoru a měření polohy v jednom

Varianty produktu

Modelová řada KCI 120 Dplus se skládá ze snímací jednotky a měřítkového disku. Pro další konzultaci kontaktujte naše obchodní oddělení telefonicky, e-mailem nebo prostřednictvím našeho kontaktního formuláře.
Hledáte další řešení pro váš obor? Přehled odvětví vám pomůže dále.

K měřítkovým diskům

Snímací hlava

Měřítkový disk
