Visual Tool Check

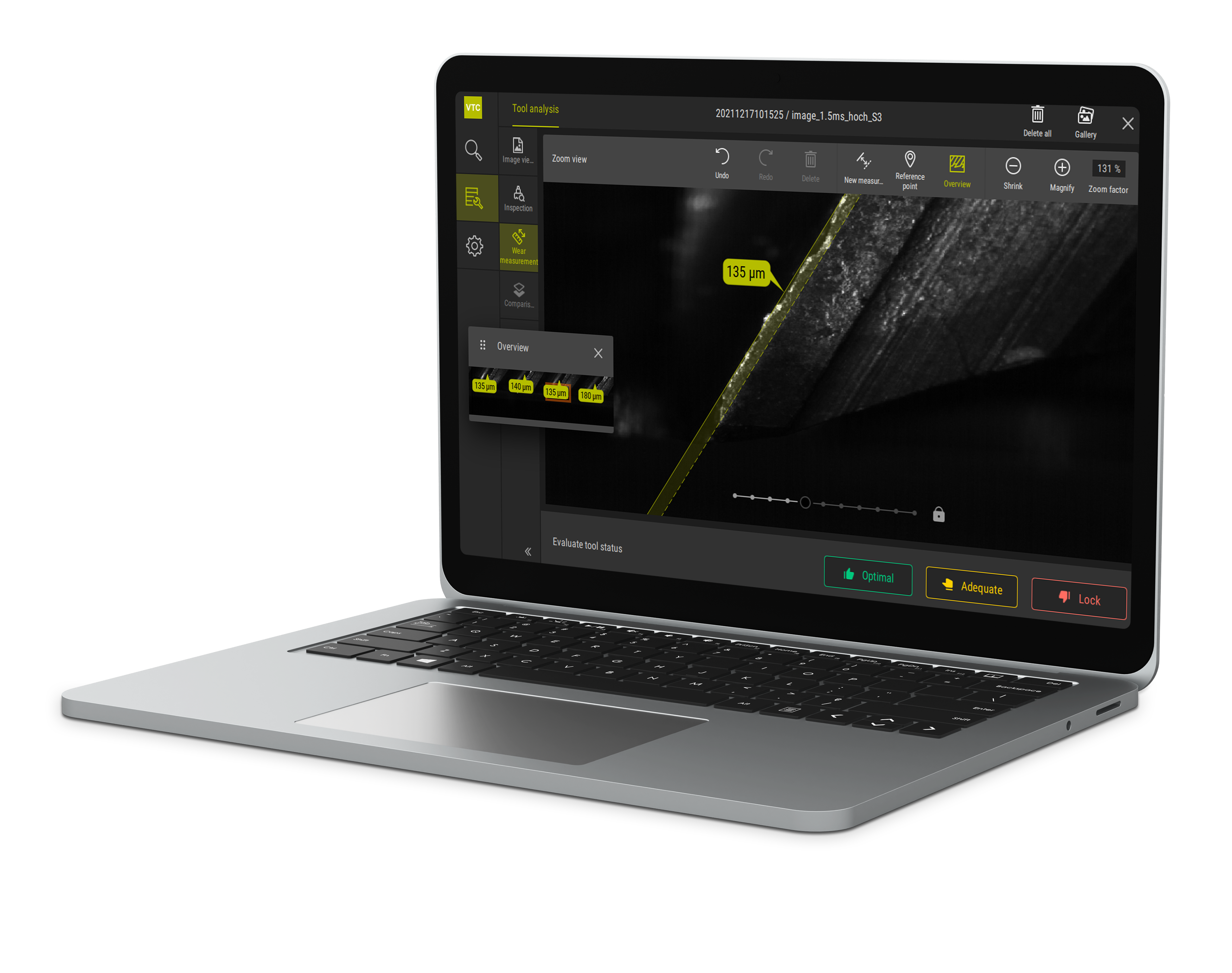

Po pořízení detailních záběrů každého břitu nebo podrobných panoramatických záběrů celého nástroje můžete pomocí softwaru měřit opotřebení na volné ploše. Vytvořte z naměřených hodnot protokoly o kontrolách pro každý nástroj a zablokujte opotřebované nástroje přes rozhraní k řídicímu systému.

V panoramatických záběrech celého nástroje můžete virtuálně zrcadlit jednotlivé břity. To vám umožní břity intuitivně kontrolovat a dokumentovat vývoj opotřebení. Kromě toho to vede k důležitým závěrům pro optimalizaci řezných parametrů a NC-programů.

Vytvořte sérii obrázků a pozorujte přehled kontroly: zejména u nástrojů s velkým počtem břitů můžete procházet jednotlivé obrázky série, okno zvětšení vám ukáže podrobnosti. Kromě toho můžete přiřadit stavu nástrojů funkci semaforu a nástroje, označené červeně, zablokovat přímo v tabulce nástrojů TNC.

Visual Tool Check umožňuje stejnou polohu řezné hrany a nastavení osvětlení pro opakované snímky nástroje. To umožňuje porovnávat i snímky, které byly pořízeny v delších intervalech. Tato automatizace usnadňuje kontrolu nástrojů ve srovnání s manuální mikroskopií v laboratoři.

V cyklu snímání určujete, které náhledy má kamera vytvářet. Při vytváření obrázků software pracuje automaticky. Databáze obrázků je strukturována pomocí označení z tabulky nástrojů. Kromě toho můžete obrázky seskupovat podle svého uvážení, pomocí parametru cyklu.

V režimu Porovnání software zobrazuje obrázky stejného břitu vedle sebe. To vám umožní přímo vizuálně porozumět průběhu vývoje opotřebení. Kromě toho se změny překrývají v teplotní mapě.
