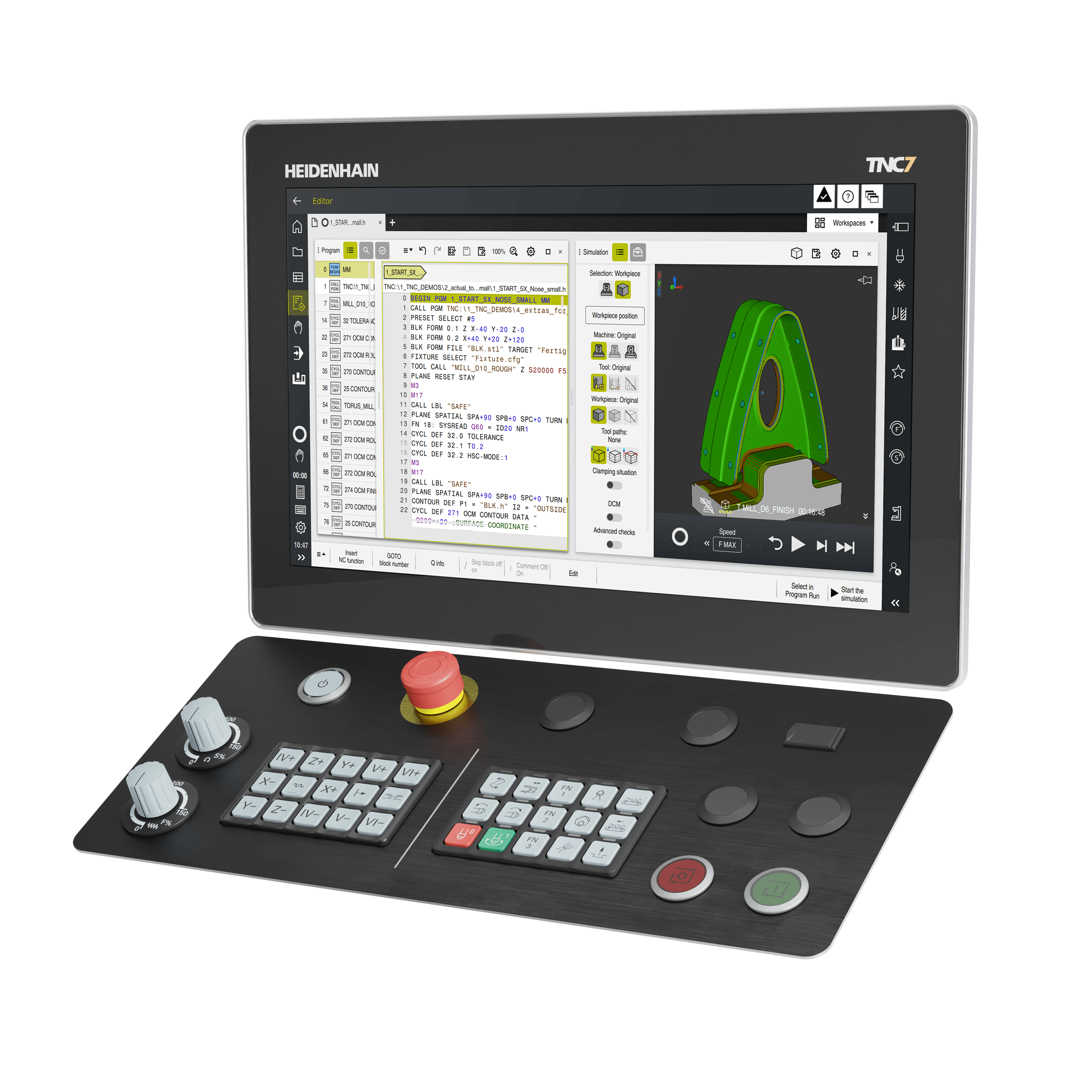

Souvislý řídicí systém TNC7 basic

Kompaktní, výkonný a snadno použitelný

8 regulačních obvodů, z toho max. 2 jako vřetena
Velmi vysoká provozní dynamika a plynulé, intuitivní ovládání Multitouch
Rozsáhlé obráběcí a inteligentní cykly dotykové sondy
Graficky podporované vyrovnání obrobků a upínacích zařízení
Vysoká kvalita povrchu s krátkou dobou obrábění
Krátká doba zpracování bloku (0,5 ms)
Následovník řídicího systému TNC 620

[Translate to Czech:] CNC-Steuerung TNC7 basic für Fräsmaschinen und Bearbeitungszentren

Zakázkové uživatelské rozhraní

Tvorba programu, seřizování nebo proměřování hotového dílce – TNC7 basic optimálně podporuje uživatele v každé situaci. K tomu lze obsah obrazovky snadno přizpůsobit individuálním potřebám. Díky tomu jsou všechny informace a funkce vždy přesně tam, kde jsou potřeba. Speciální Tmavý režim usnadňuje provoz za zhoršených světelných podmínek.

Všestranné možnosti instalace

TNC7 basic nabízí maximálně snadné ovládání v kompaktním designu. Díky flexibilnímu hardwarovému provedení lze TNC7 basic optimálně integrovat do mnoha konceptů strojů – s plnohodnotnou klávesnicí nebo pouze s ovládacím panelem stroje. Vysoce kvalitní hardwarové komponenty zaručují vysokou provozní dynamiku, stejně jako plynulé dotykové ovládání, a tím i působivý uživatelský zážitek.

Optimalizované řízení pohybu

Ovládání pohybu je efektivně optimalizováno pomocí funkce ADP. Navíc ADP předem dynamicky vypočítá obrys a upraví pohyby s omezeným zrychlením, aby byly plynulé. Díky tomu je dosaženo dokonalých povrchů i při silně kolísavém rozložení bodů.

Inteligentní programování

TNC7 basic obohacuje dobře známé programování v Klartextu o chytré funkce. V nově vyvinutém grafickém programování kreslí uživatel obrysy přímo na dotykovém displeji. TNC7 basic výkres přeloží a uloží v Klartextu. Díky tomu lze velice snadno provádět změny ve stávajících programech.

Rychlé a přesné obrábění

Díky funkčním balíčkům Dynamic Precision a Dynamic Efficiency nabízí TNC7 basic řadu výkonných funkcí pro obzvláště účinné a přesné obrábění obrobků. Rychle a bezpečně k dokonalému dílci – např. s vysoce účinnými strategiemi obrábění, optimalizovaným vedením pohybu nebo omezeným cukáním.

Předvídající ochrana

Chraňte své stroje před poškozením a odstávkami. Dynamické monitorování kolizí DCM sleduje pracovní prostor stroje ve všech provozních režimech a zastaví pojezd v případě hrozící kolize. Monitorování součástí nabízí dodatečnou ochranu prostřednictvím cíleného sledování, např. včasné detekce opotřebení nebo přetížení ložiska vřetena.

Kontaktní osoba – Prodej

Oddělení prodeje

+420 272 658 131

prodej@heidenhain.cz

Najděte si místní kontakt

Video – Dark Mode, NC-bloky, 6D-seřizování

Downloads

Prospekt

Prospekt – Výrobce stroje

Prospekt – Uživatel

Prospekt – Opce a příslušenství

Uživatelská dokumentace

Vyrábějte udržitelněji s TNC7

Díky možnostem nastavení 6D nové generace řídicích systémů TNC7 mohou uživatelé měřit upínací zařízení a obrobky až pětkrát rychleji. To šetří mnoho času, a tedy i energie. Rozsáhlé možnosti simulace nebo průběžné sledování procesů a komponentů TNC7 zvyšují spolehlivost procesů obráběcích strojů.

Udržitelnost u společnosti HEIDENHAIN

Prakticky orientovaný design

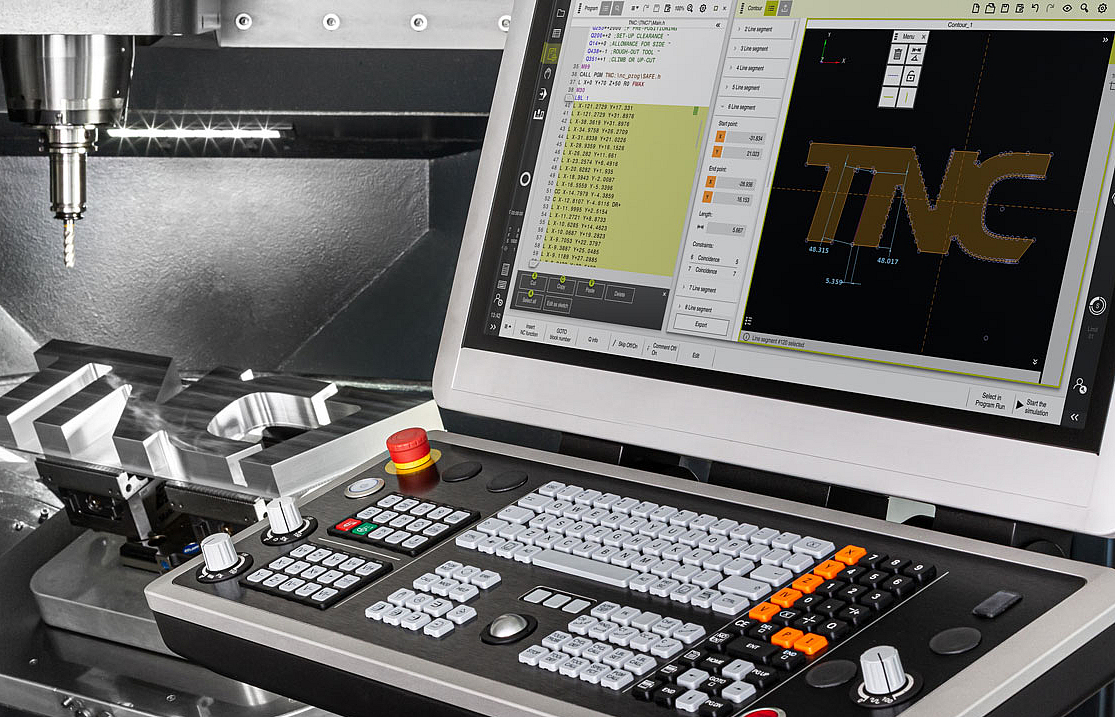

Grafické programování

Inteligentní cesta k NC-programu

Rychlá a snadná tvorba NC-programu: díky grafickému programování pracuje uživatel s výkresem obrobku přímo na dotykovém displeji. TNC7 basic přitom přebírá překlad a uložení grafických dat do programu Klartextu, nebo zase generuje při změnách v programu Klartextu pomocí Drag-&-Drop výkres obrobku se všemi příslušnými kótami.

Optimalizované frézování obrysů OCM (Optimized Contour Milling)

Frézovat vždy s optimálními řeznými hodnotami

OCM nabízí mnoho možností bezpečného a nástrojově šetrného obrábění za konstantních procesních podmínek. Uživatel zadá pouze obrysy a nejvýhodnější strategii trochoidálního frézování (TSC) vypočítá řídicí systém zcela automaticky. Tak lze použít vysoce efektivní trochoidální frézování pro značně širší spektrum výrobků a díky tomu frézovat produktivněji a šetrněji k nástroji.

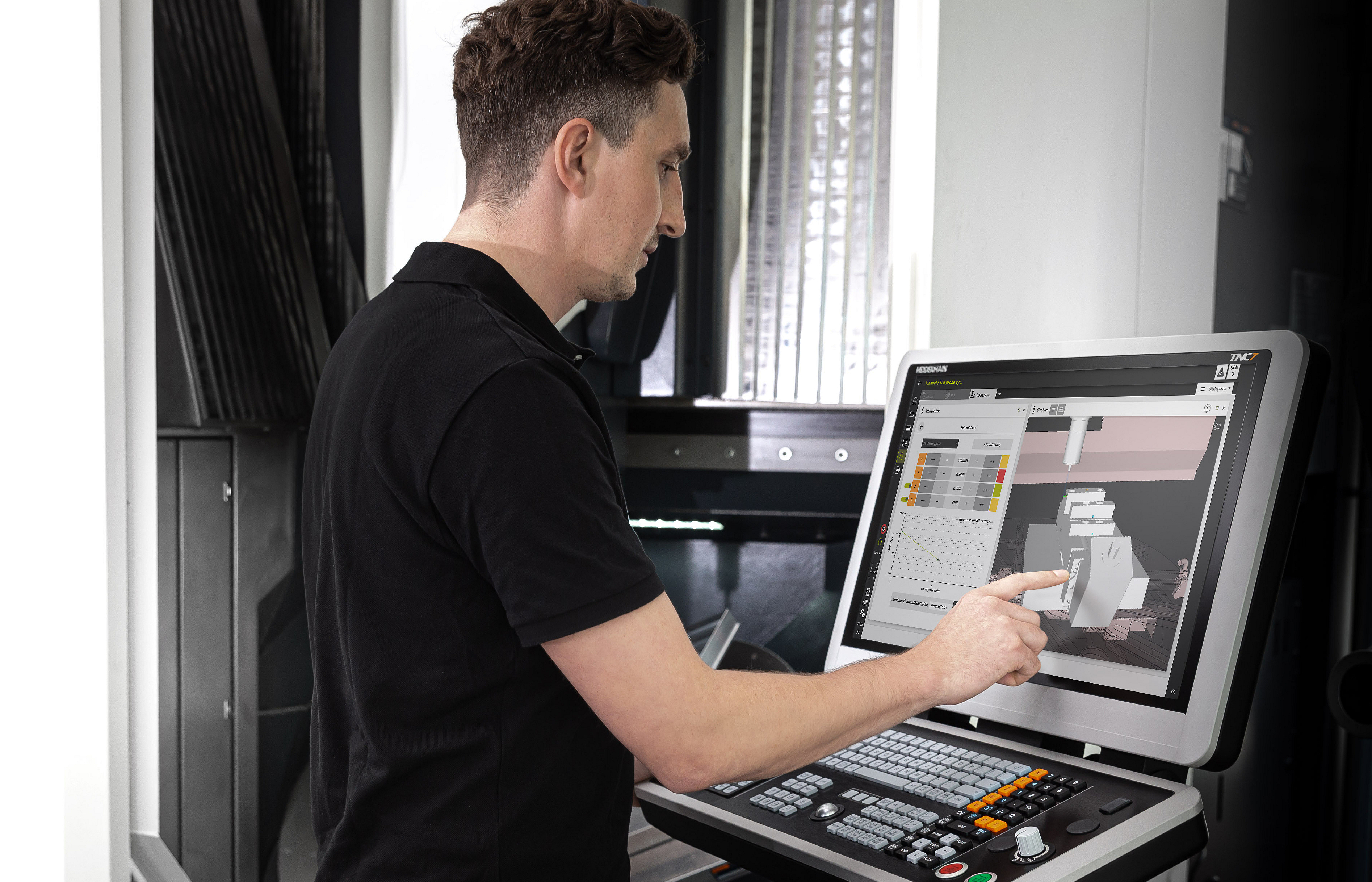

Intuitivní seřizování

Rozšířená ochrana proti kolizi také pro upínací prostředky

TNC7 basic převádí Dynamické monitorování kolizí DCM do další generace. Protože v nové úrovni řízení chrání DCM nejen před kolizemi mezi díly stroje a nástroji, ale také upínacími prostředky. Nové graficky podporované proměřování (volitelný software Collision Monitoring v2) předpokládá pouze přesný 3D-model upínky. TNC7 vede uživatele interaktivně celým postupem proměřování, takže díky inteligentním snímacím funkcím může v nejkratším čase spolehlivě zjistit polohu upínky na stole stroje. Pomocí Model Aided Setup (Nastavení s pomocí modelu) lze obrobek seřídit v 6 stupních volnosti s grafickou podporou.

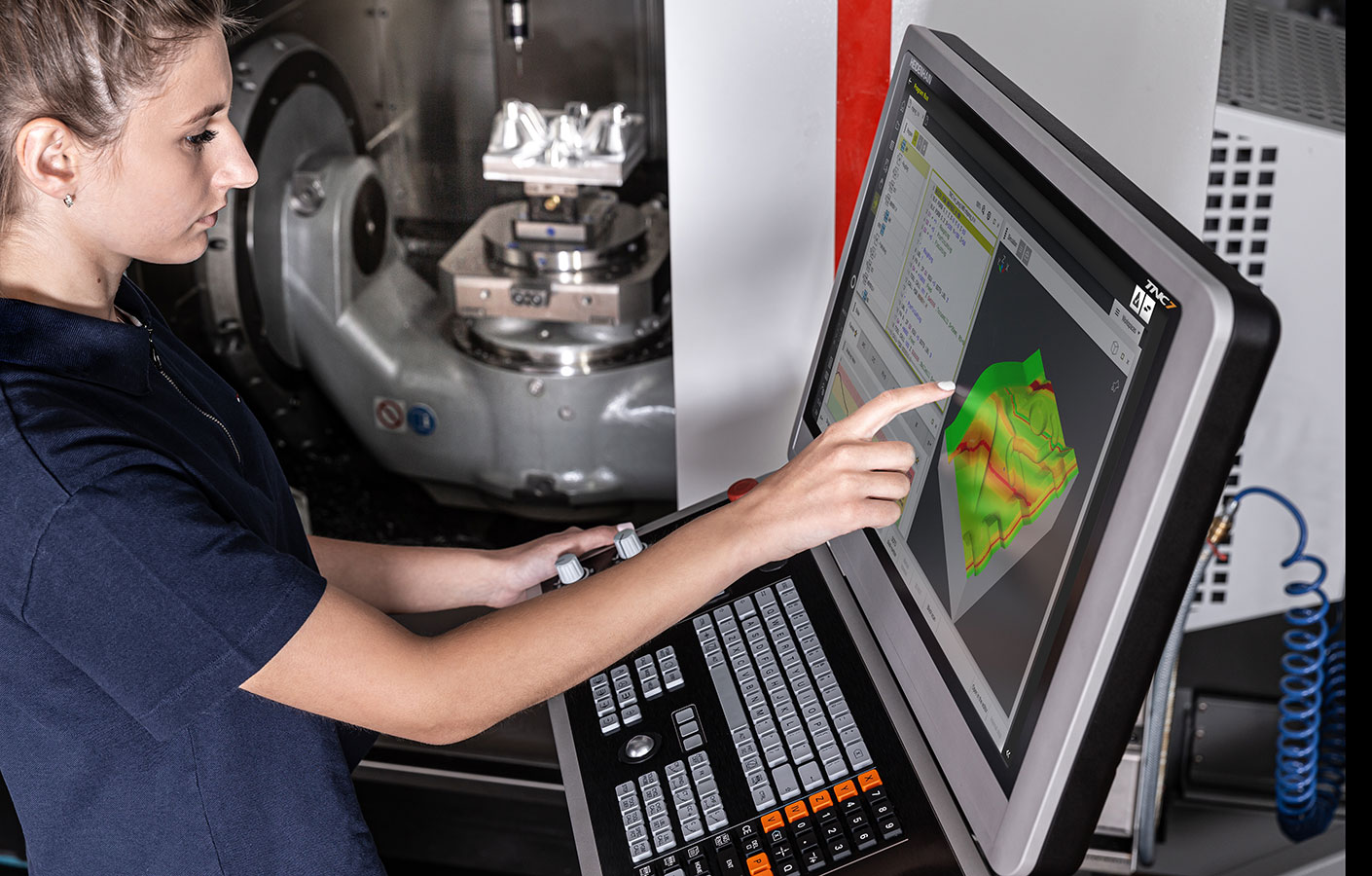

TNC monitorování komponent

Ochrana stroje proti přetížení

TNC monitorování komponent je soubor nástrojů, který umožňuje výrobcům obráběcích strojů trvale a spolehlivě realizovat ve stroji komplexní monitorovací funkce. K tomu náleží monitorování probíhajících procesů před akutním přetížením, jakož i včasné zjišťování dat opotřebení.
