Absolutní rotační snímače KCI/KBI 1100 HEIDENHAIN

Absolutní rotační snímač bez integrálního ložiska

Vysoká osová tolerance až ±0,5 mm
Dutá hřídel: Ø 12 mm
Robustní indukční snímání
Přesnost pozicování až ±90"
524 288 pozic/ot.
Funkcionalita Multiturn pro až 65 536 otáček
Maximální provozní teplota: 115 °C
Rozhraní: EnDat
Celkový průměr ≈ 40 mm

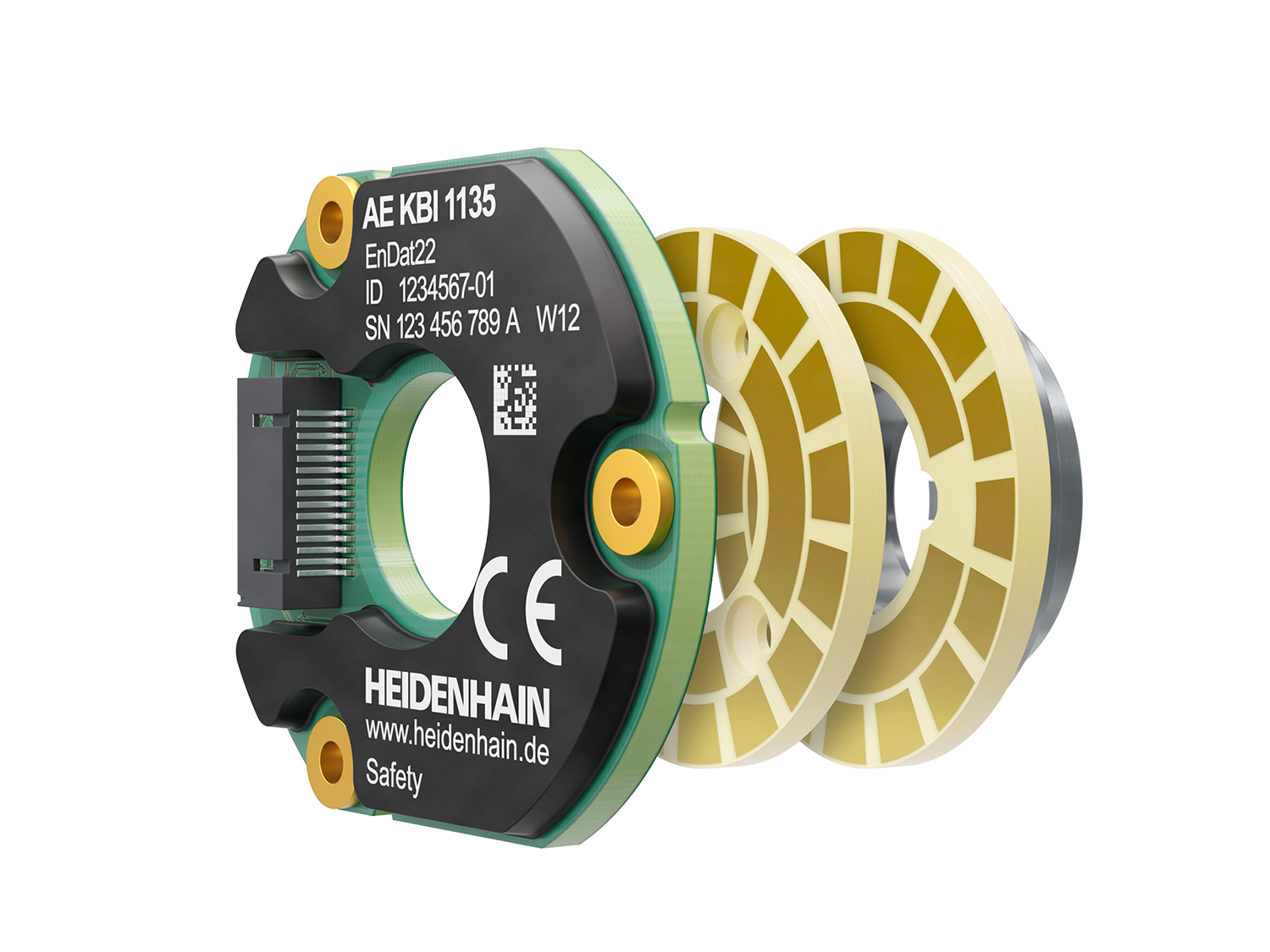

[Translate to Czech:] Absoluter Drehgeber der Baureihe KCI/KBI 1100 mit hoher Zuverlässigkeit

Robustní návrh

Jednotka rotoru je buď vlisovaná, nebo našroubovaná k dosažení přímého spojení s hřídelí. Tento pevný návrh snese vysoké vibrační zatížení až 400 m/s² u statoru a 600 m/s² u rotoru. Díky jejich robustní metodě indukčního snímaní jsou snímače vysoce imunní vůči znečištění a magnetickým polím.

Funkční pojistka

Tato řada zahrnuje rotační snímače s funkční pojistkou a bezpečným mechanickým připojením. Při integraci do systému jsou vhodné pro využití s úrovní bezpečnosti až SIL3, což minimalizuje závady a umožňuje bezpečný provoz strojů a automatického vybavení.

Široký rozsah využití

Tato řada nabízí vhodný rotační snímač pro nejrůznější využití a pokrývá vše od funkcionality Multiturn se záložním bateriovým zdrojem pro až 65 546 otáček po podporu externích teplotních čidel.

Kompaktní rozměry

Rotační snímače z této řady nabízí vysokou spolehlivost a robustní návrh pro malé prostory. Tyto snímače jsou díky nízké výšce ideální kamkoli, kde je prostor pro instalaci omezen.

Najít nejbližšího zástupce

Downloads

Brožura: Kabely a konektory

Brožura: Snímače pro servopohony

Varianty produktu

KCI/KBI řada 1100 se skládá z jednotky snímání a kruhového měřidla. Další informace vám podá naše obchodní oddělení při kontaktu přes telefon, e-mail nebo náš online formulář.
