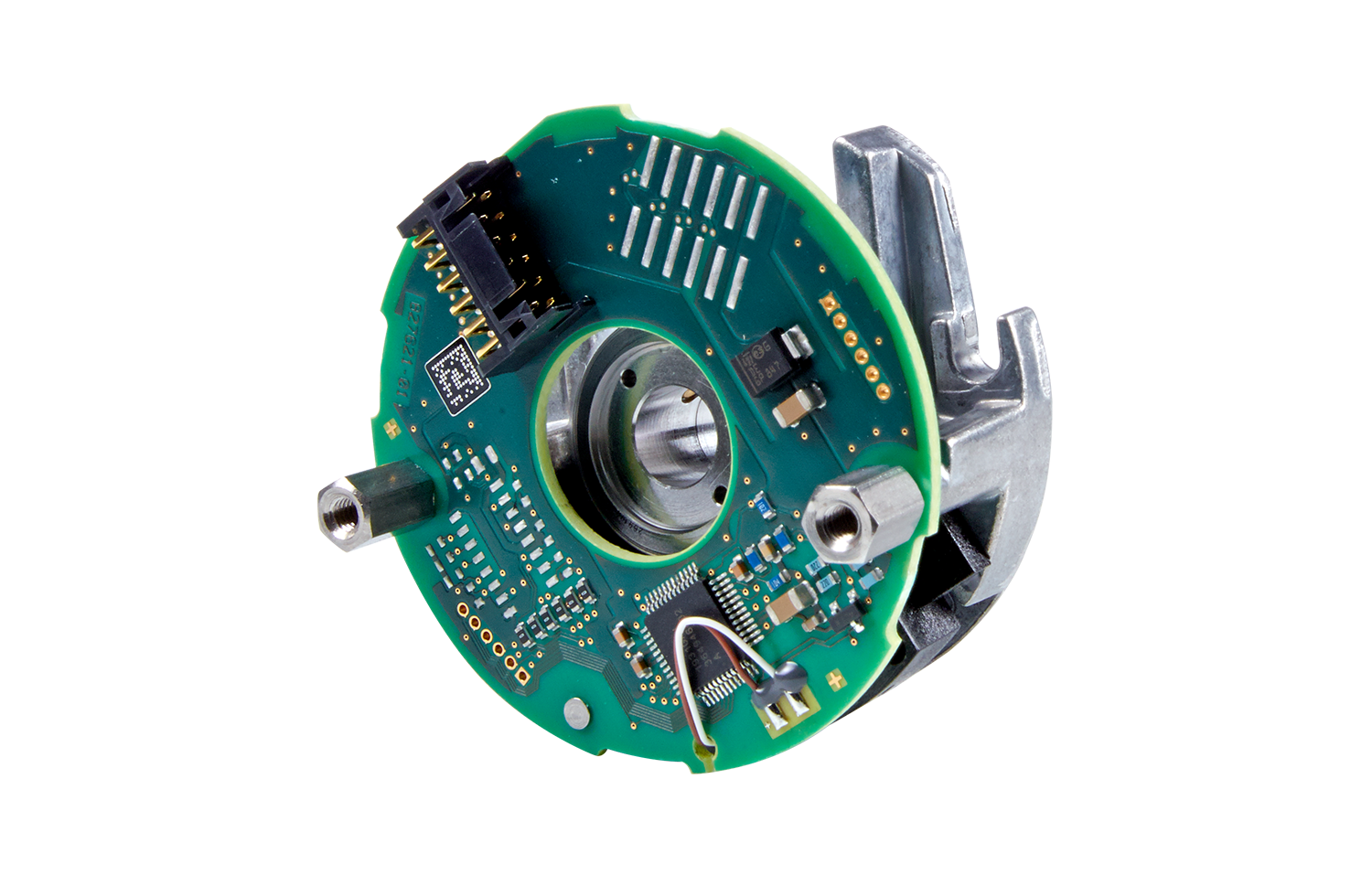

Inkrementální rotační snímač bez ložiska ERO 1200

Inkrementální rotační snímač bez ložiska

Axiální tolerance až ±0,2 mm
Průchozí dutý hřídel
Skládá se ze snímací jednotky a děleného kruhu
Přesnost polohování až ±60"
Max. pracovní teplota 100 °C
Rozhraní: 1 V_SS a TTL
Průměr přístroje ≈ 52 mm

Robustní provedení

Dutý hřídel umožňuje přímé spojení snímače a zákaznického hřídele. Přídavná spojka rotoru není nutná. Díky vysoké tuhosti lze v regulaci dosáhnout větších šířek pásma. Zároveň se výrazně snižují nepřesnosti a montážní náklady.

Modulární konstrukce

Rotační snímače této řady se skládají ze snímací jednotky a měřítkového disku s nábojem. Protože snímače pracují bez tření, nevzniká žádný dodatečný rozběhový moment. Rozhodující pro přesnost polohování je počet rysek na měřítkovém disku, zvolený při objednávce.

Vysoké otáčky

Modulární konstrukce bez vnitřních ložisek umožňuje vysoké mechanické otáčky až 25 000 min^-1. Elektricky přípustné otáčky vyplývají z maximální výstupní frekvence a počtu rysek na měřítkovém disku.

Kompaktní provedení

S vnějším průměrem pouhých 52 mm nabízejí rotační snímače této řady vysokou spolehlivost a robustní design na nejmenším prostoru. Díky malým rozměrům a bezkontaktnímu snímání jsou rotační snímače této řady velmi univerzální.

Kontaktní osoba – Prodej

Oddělení prodeje

+420 272 658 131

prodej@heidenhain.cz

Najděte místní kontakt

Downloads

Prospekt – Měřicí přístroje pro elektrické pohony

Prospekt – Kabely a konektory

Prospekt – Rozhraní

Varianty produktu

Modelová řada ERO 1200 se skládá ze snímací jednotky a měřítkového disku. V seznamech vyberte odpovídajícím způsobem obě dílčí komponenty. Pro další konzultace kontaktujte prosím naše obchodní oddělení telefonicky, e-mailem nebo prostřednictvím našeho kontaktního formuláře.

K měřítkovým diskům

Snímací hlava

Měřítkový disk
