Modelová řada LIP 6000 Dplus

Inkrementální lineární snímač s diagonálním uspořádáním dělení ±45 °

  • Pro vysoce přesné lineární osy s délkou do 3 040 mm (hlavní směr měření) a ±2 mm dráhou pojezdu (měření v sekundárním směru)
  • Velmi malý měřící krok (<172 pm)
  • Vysoká stabilita rychlosti a polohování
  • Rozhraní: EnDat 3
Dotaz na produkt

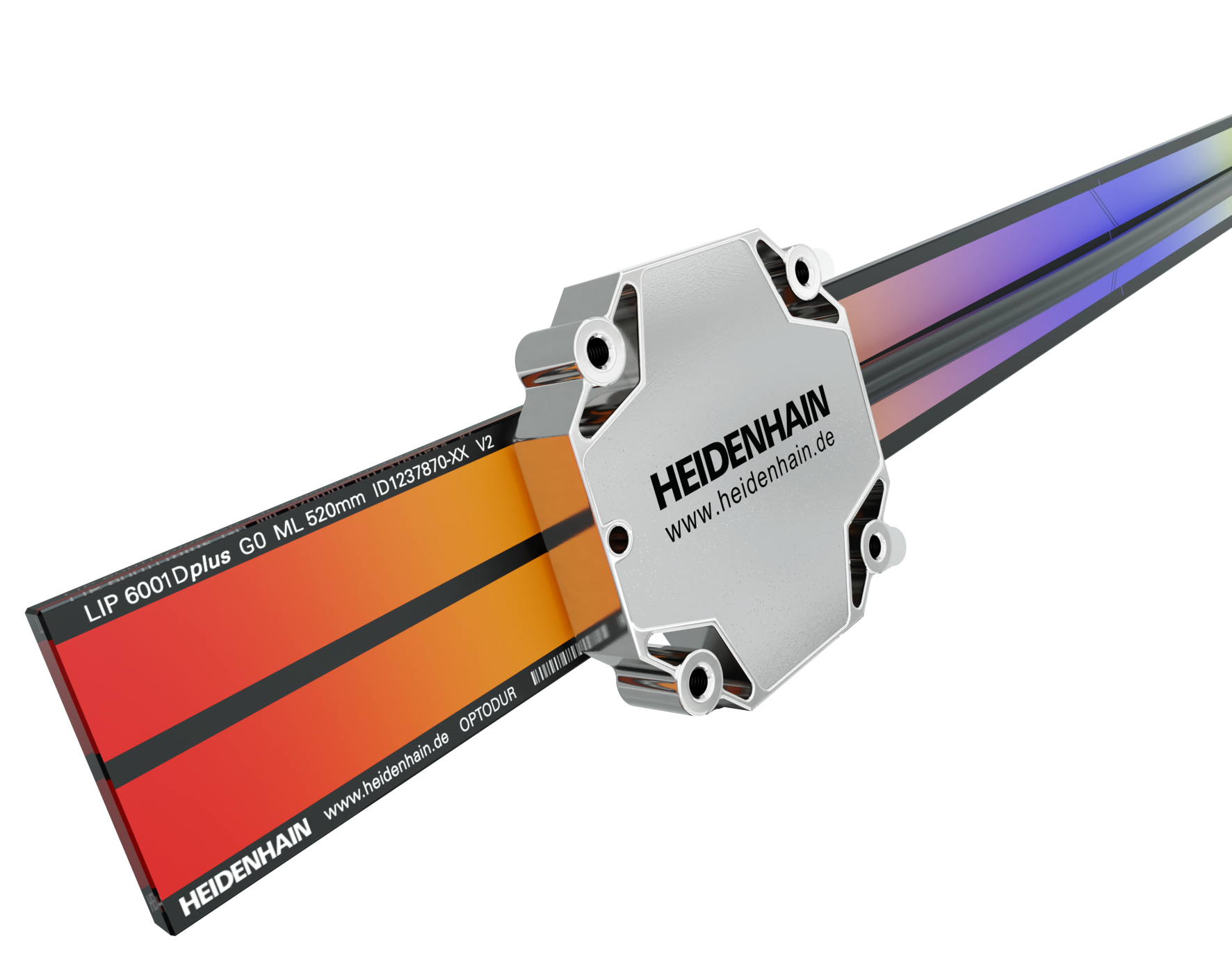

[Translate to Czech:] Inkrementales Längenmessgerät LIP 6000 Dplus

Vícerozměrová měřicí technologie

Snímače Dplus od fy HEIDENHAIN mohou měřit více stupňů volnosti v rámci jedné osy. Odchylky jedné osy tak mohou být měřeny a kompenzovány sousední osou.

Inovativní struktury dělení

Na nosiči stupnice jsou dvě samostatné stopy s diagonálním uspořádáním dělení ±45 °. To znamená, že sekundární směr měření lze zjišťovat přímo a s vysokou přesností po celé délce měření.

Dynamické a přesné

Kromě vysoké přesnosti umožňuje LIP 6031 Dplus také velmi rychlé pojezdy. S měřicími kroky až 172 pikometrů a rychlostí pojezdu až 240 m/min je LIP 6031 Dplus předurčen pro vysoce dynamické přesné aplikace.

Sledování více stupňů volnosti

Dvě samostatné stopy s dělením na stupnici Dplus umožňují pomocí dvou snímacích hlav měření až tří stupňů volnosti. Tato technologie umožňuje realizovat složité měřicí úlohy s jednoduchým a kompaktním designem.

EnDat 3 – rozhraní

Se snímací hlavou LIP 6031 Dplus lze současně snímat dva stupně volnosti. Prostřednictvím rozhraní EnDat 3 jsou obě naměřené hodnoty polohy přenášeny do následující elektroniky pouze jedním kabelem.

Integrované referenční značky

Současné nastavování referencí v obou směrech měření: každá stupnice LIP 6031 Dplus má integrovanou referenční značku. Absolutní hodnoty polohy jsou tedy k dispozici pro hlavní i sekundární směr měření.

Kontaktní osoba – Prodej

Oddělení prodeje

+420 272 658 131

prodej@heidenhain.cz
Najděte si místní kontakt
Downloads
Prospekt – MULTI-DOF
Prospekt – Otevřené lineární snímače
Prospekt – Kabely a konektory
Prospekt – Rozhraní

LIP 6000 Dplus – inkrementální lineární snímač s diagonálním uspořádáním dělení ±45 °

Varianty produktu

Otevřené lineární snímače se skládají z jedné stupnice a jedné snímací hlavy. Vyberte prosím v seznamech obě části komponentu dle potřeby. Pro další konzultace kontaktujte prosím naše obchodní oddělení telefonicky, e-mailem nebo prostřednictvím našeho kontaktního formuláře.
