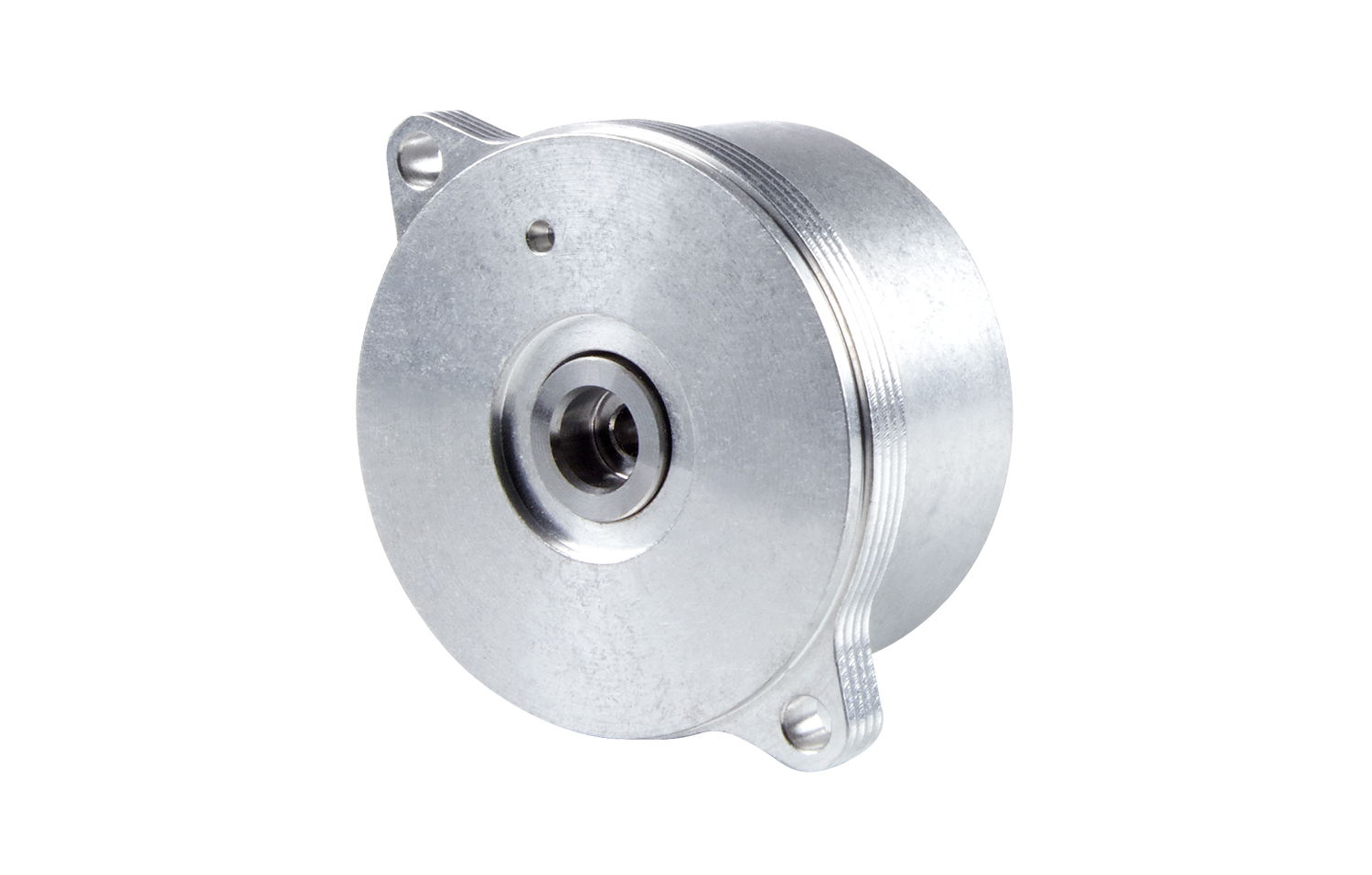

Absolutní rotační snímač bez integrovaného ložiska ECI/EB HEIDENHAIN

Absolutní rotační snímač bez ložiska

Velká axiální tolerance až ±0,5 mm
Jednostranně otevřený dutý hřídel
Robustní indukční snímání
Přesnost polohování až ±65"
524 288 pozic/ot
Multiturn s až 65 536 otáčkami
Max. pracovní teplota 115 °C
Rozhraní: EnDat
Průměr zařízení ≈ 35 mm

Robustní provedení

Slepá dutá hřídel umožňuje těmto rotačním snímačům přímé propojení s odpovídající hřídelí, čímž je dosaženo optimální pevnosti. Jejich princip indukčního snímání je robustní vůči znečištění a vibračnímu zatížení, a to až do 400 m/s² na statoru a 600 m/s² na rotoru.

Široká škála aplikací

Bez ohledu na to, zda se jedná o verzi Multiturn s 4 096 otáčkami, s bateriovým zálohováním čítače otáček až do 65 536 otáček nebo s podporou externích teplotních čidel – tato řada nabízí ty správné rotační snímače pro nejrůznější oblasti použití.

Funkční bezpečnost

Rotační snímače této řady jsou k dispozici také s Funkční bezpečností a bezpečným mechanickým připojením. Systémově integrované řešení pro aplikace až do SIL 3 umožňuje minimalizaci poruch a bezpečný provoz strojů a systémů.

Kompaktní provedení

Tyto rotační snímače jsou pevné a spolehlivé, a přitom je jejich návrh kompaktní a malý. Jejich upevňovací rozhraní jsou kompatibilní s rozhraními rotačních snímačů E30-R2 a s řešiči velikosti 15, díky čemuž jsou pouzdra motorů standardizovaná a existuje méně variant motorů.
