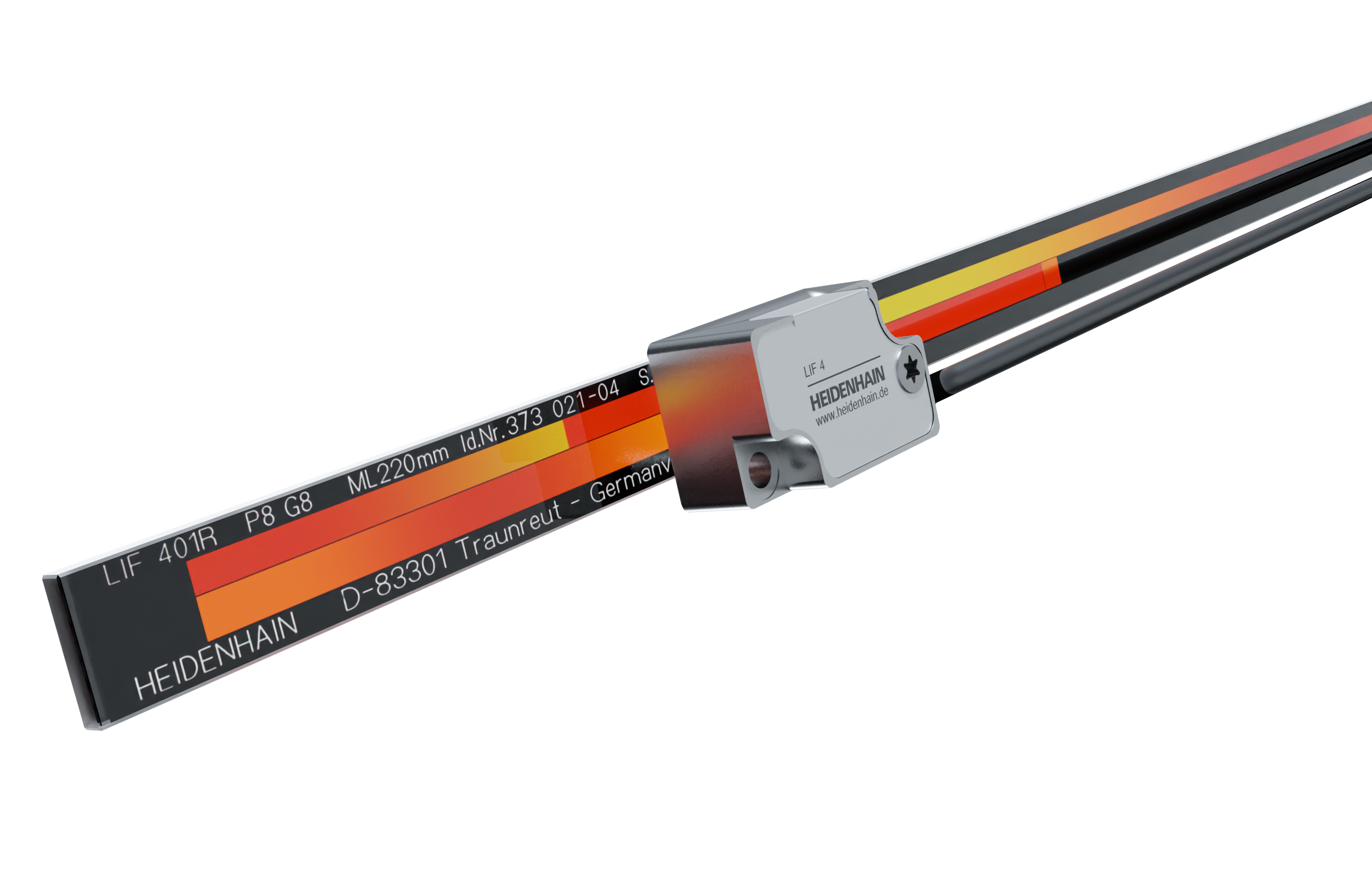

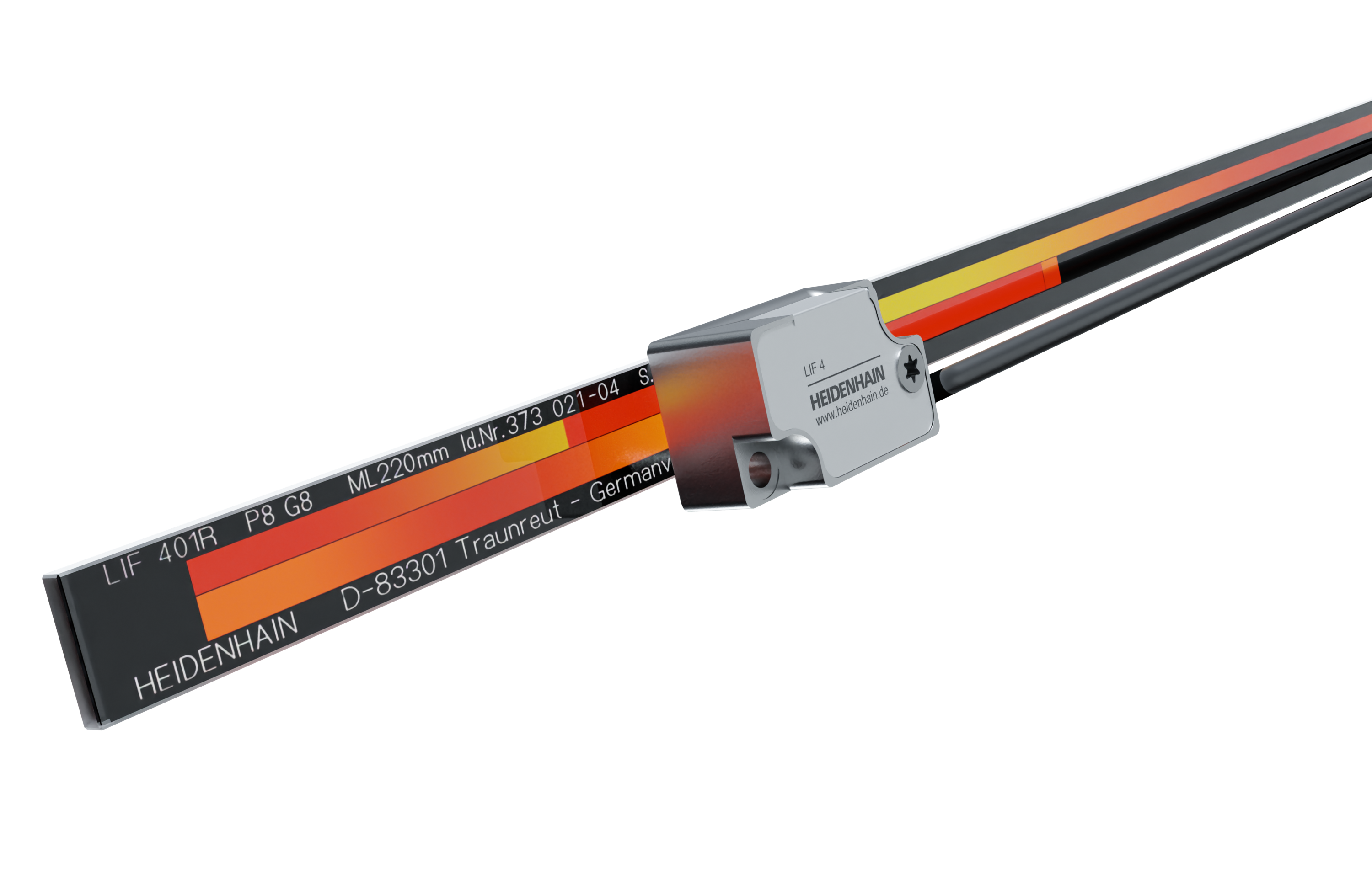

Řada LIF 400

Krátké periody signálu obvykle vyžadují velmi těsné montážní tolerance pro vzdálenost snímací hlavy od stupnice. Otevřené lineární snímače od fy HEIDENHAIN se díky velkorysým montážním tolerancím velmi snadno montují. Kvalita výstupních signálů není v rámci tolerancí téměř ovlivněna.

Lineární snímače LIF 400 jsou vybaveny fázovou mřížkou a využívají princip interferenčního snímání. Vyznačují se nejmenšími měřícími kroky v kombinaci s nejvyšší přesností. Nízký vývoj tepla ve snímací hlavě navíc zabraňuje nepřesnostem souvisejícím s teplotou.

ASIC HSP 1. od spol. HEIDENHAIN zaručuje trvale vysokou kvalitu snímaných signálů. Sníží-li se amplituda, ASIC ji upraví zvýšením proudu do LED. I při zašpinění je tak zachována ideální signálová forma.

Měřicí přístroje LIF 400 jsou díky svým vlastnostem univerzálně použitelné. Díky vysoké hustotě integrace jsou tyto měřicí přístroje velmi kompaktní a lehké. Zvlášť pohodlné je upevnění stupnice lepením.

Díky integrované funkci navádění (Homing) je možná detekce polohy a tím i rychlejší nastavování referencí systému – jasná výhoda, zvláště u os s velkými pojezdovými vzdálenostmi. Integrovaná limitní funkce umožňuje bezpečné rozpoznání koncové polohy bez dalších opatření.

 Vícebarevná LEDka v konektoru umožňuje přímou kontrolu snímacích signálů a kontrolu signálu referenční značky. Díky tomu je možné kdykoli během provozu provést rychlou kontrolu funkce a posouzení způsobilosti – bez dalších pomůcek.
