Modelová řada LIP 6000

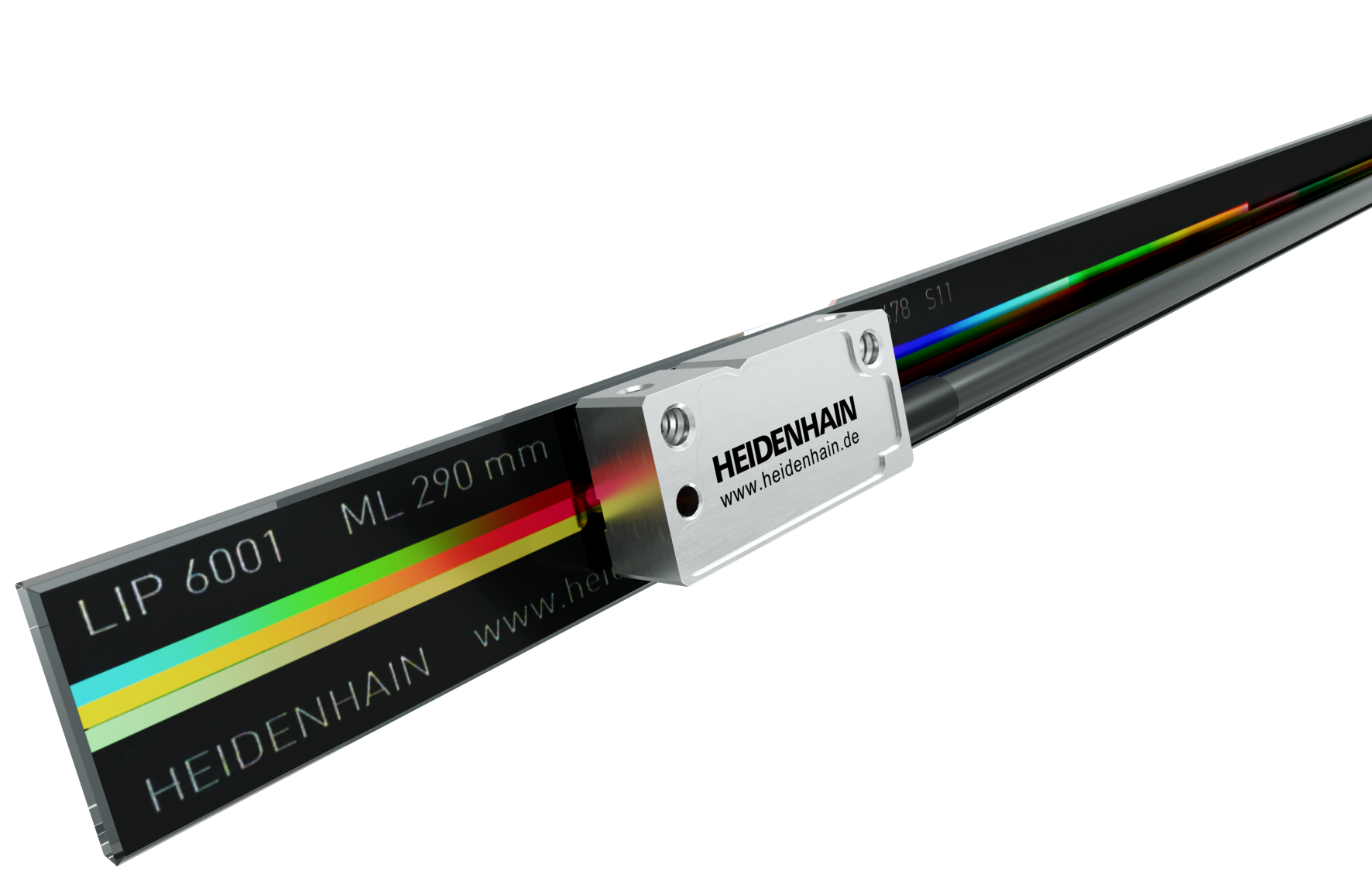

Otevřené lineární snímač LIP pracují na principu interferenčního snímání. Jako měřítko se používá fázová mřížka, která je nanesena na nosič stupnice ze skla. Lineární snímače se vyznačují nejmenšími měřicími kroky v kombinaci s nejvyšší úrovní přesnosti.

ASIC HSP 1.0, vyvinutý společností HEIDENHAIN, zaručuje trvale vysokou kvalitu snímaných signálů. Pokud se amplituda signálu sníží, ASIC upraví zvýšení proudu LEDkou. V případě zašpinění je tak zachována ideální forma signálu. Šumová složka přitom zůstává trvale nízká.

Malé periody signálu obvykle vyžadují velmi těsné montážní tolerance pro vzdálenost snímací hlavy od stupnice. Otevřené lineární snímače od fy HEIDENHAIN se díky velkorysým tolerancím velmi snadno montují. Kvalita výstupních signálů není v rámci tolerancí téměř ovlivněna.

Díky vysoké hustotě integrace jsou tyto měřicí přístroje velmi kompaktní a lehké. Různé možnosti montáže umožňují použití v různých aplikacích. V závislosti na požadavcích lze měřítko přilepit nebo upevnit upínkami. Snímací hlava je k dispozici s levým nebo pravým výstupem kabelu.

Díky integrované funkci navádění (Homing) je možná detekce polohy a tím i rychlejší nastavování referencí systému – jasná výhoda, zvláště u os s velkými pojezdovými vzdálenostmi. Integrovaná limitní funkce umožňuje bezpečné rozpoznání koncové polohy bez dalších opatření.

 Vícebarevná LEDka v konektoru LIP 6071 umožňuje přímou kontrolu snímacích signálů a kontrolu signálu referenční značky. Díky tomu je možné kdykoli během provozu provést rychlou kontrolu funkce a posouzení způsobilosti – bez dalších pomůcek.
